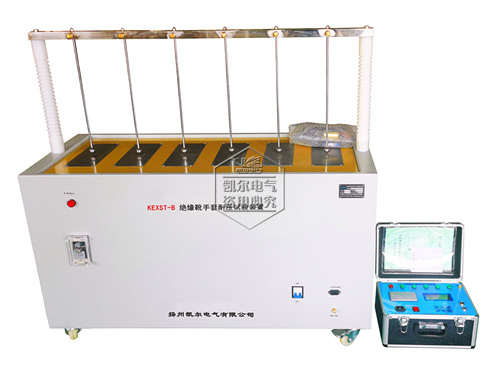

KEXST-B型 全自動絕緣靴（手套）耐壓試驗裝置

產品名稱：全自動絕緣靴（手套）耐壓試驗裝置
產品型號：KEXST-B
產品別稱：1、絕緣靴手套耐壓試驗機
?????????????????2、智能絕緣靴手套交流耐壓試驗裝置
?????????????????3、打印式全自動絕緣靴手套工頻耐壓試驗機

一、產品概述：
???????KEXST-B型全自動絕緣靴（手套）耐壓試驗裝置是用于試驗絕緣靴、絕緣手套絕緣性能的專業測試設備。它符合國家電力公司《電力安全工器具預防性試驗規程》（國電發〔2002〕777號）要求。
???????KEXST-B型全自動絕緣靴（手套）耐壓試驗裝置由高壓測試裝置和數據處理裝置兩大部分組成。高壓測試裝置外型美觀，采用不銹鋼專用容器，結構合理安全，柜體采用靜電噴涂，防潮防腐，數據處理裝置采用單片機控制，集信號采集轉換處理及控制功能于一體，技術含量高。
???????本設備廣泛適用于供電、發電等電力企業。按《規程》要求對絕緣靴、絕緣手套進行智能化絕緣性能預防性試驗。
???????本設備具有以下功能：
????? ?1、被測試件的額定電壓值、泄漏電流值及試驗時間可人工設定；
???? ? 2、自動升高測試電壓和降低測試電壓，無需人工調節；
????? ?3、測試過程由微電腦控制，自動完成檢測過程；
???? ? 4、自動打印，測試報告；
???? ? 5、采用遠程有線自動化操作，高低壓分離，安全可靠；
???? ??6、采用不銹鋼專用容器，可同時檢測1-6個試件；
????? ?7、試驗過程中漢字菜單顯示，人機對話操作，操作過程簡單方便；
????? ?8、采用高質量電腦智能型UPS，充電時間短，使用時間長；
?????? 本設備具有自動化程度高，測試精度高，控制功能強大，且操作簡便，人機界面友好，安全可靠。應用本系統將極大地提高檢測工作效率。
二、工作原理：
???????使用時，可6個試件放置于不銹鋼專用容器中，由電動調壓器和高壓試驗變壓器產生的0～30KV的高壓作為正極施加于試件上，根據預先設定的測試電壓對實際電壓進行調節，使測試電壓和實際電壓相同。這時將一路電壓信號和多達6路電流信號通過遠程通訊電纜傳送至數據處理裝置，數據處理裝置對信號進行采集，放大及轉換，并對電壓信號與額定電壓進行比較，根據不同情況，啟動降壓與升壓繼電器，同時它還監測六路電流的大小，如果六路電流中任一路的泄漏電流超過額定電流，則微電腦啟動故障繼電器對應回路的指示燈亮，高壓測量裝置也發出聲光報警。如果六路電流都正常，則試驗時間結束后，測試電壓降至零，可能要求打印出測試報告。

三、系統組件：
???????系統由高壓測試裝置和數據處理裝置組成；
???????高壓測試裝置主要組成部分有：試驗臺柜體、絕緣靴專用容器，絕緣手套專用容器、電動調壓器、試驗變壓器、數顯電壓表、數顯電流表及電氣控制部分。
???????數據處理裝置主要組成部分有：鋁合金箱體、微型打印機、液晶顯示屏、鍵盤板、主板、開關電源及遠程通訊控制電纜。

四、安裝連接說明：
????????電氣連接：????
???????1、本試驗臺地線必須良好，可靠接地；
???????2、本試驗臺電氣連接都采用插頭連接，簡便實用：
???????3、裝置上三眼插座接220V電源，5芯插頭接試驗變壓器。控制裝置上三眼插接220V電源，兩者之間14芯插座接遠程通訊電纜；兩者之間10芯插座接遠程控制電纜；

???????試件放置：
?????（a）試絕緣靴：把絕緣靴專用容器放于絕緣板上，浸水海綿放入容器中，絕緣靴放于海綿上，絕緣靴中放入直徑4mm鋼珠，高度不小于15mm，調節試件導電桿，使之伸入到鋼珠中，不放試件的導電桿取下。
?????（b）試絕緣手套：把絕緣手套專用容器放于絕緣板上，在容器中放入自來水，在絕緣手套中也放入自來水，然后浸入專用容器中，調節導電桿長度，使之伸入到水中，絕緣手套內外水平面呈相同高度，露出水面應該擦干。

五、使用說明：
?????? 1、請用戶自行安裝電源總開關：本機使用220V，50Hz交流電，額定電流不小于5A；
?????? 2、工作環境：室內溫度： 0℃～＋40℃，濕度：0～50％；
?????? 3、安裝尺寸：高壓測試裝置：1350mm（長）×550mm（寬）×1500mm（高）
? ? ? ? ? ? ? ? ? ? ? ? ? ? ?數據處理裝置：450mm （長）×300mm（寬）×190mm （高）
?????? 4、設備重量：高壓測試裝置：50Kg????????控制裝置：5Kg

注：產品在生產過程中不斷更新完善，產品外觀圖片僅供參考（以實物為準），如有變動，恕不另行通知。
