KEXZB-210/60型 35KV電纜交流耐壓試驗裝置
（滿足35KV交聯電纜長度1Km的交流耐壓試驗）

一、產品簡介
       KEXZB-210/60型電纜交流耐壓試驗裝置應用于電力、冶金、石油、化工等行業，適用于大容量的電容性試品，如發電機、電力變壓器、高壓交聯電纜等的交接試驗及預防性試驗。
       KEXZB-210/60型電纜交流耐壓試驗裝置能滿足35kv交聯電纜長度1km的交流耐壓試驗。能滿足10KV交聯電纜長度2km的交流耐壓試驗。能滿足10KV電壓等級電力變壓器的交流耐壓試驗。
二、工作原理

       電抗器L和被試品電容C組成的串聯諧振都有一個固定的諧振頻率F=1/(2π√L·C)當試驗頻率等于這個頻率時，該電路發生諧振。通過這個原理，由調頻電源提供電源送給勵磁變壓器，經過勵磁變壓器變壓成中壓加上L和被試品電容C上。通過改變調頻電源輸出頻率，使回路處于串聯諧振狀態，再調節調頻電源輸出電壓，使試品上電壓達到所需要的電壓值。
三、技術指標
       1、環境溫度：-10～45℃
       2、工作濕度：≤90％
       3、海拔：≤2000M
       4、電源輸入：220V±10％單相 輸出0～220V(≤10KW)
                             380V±10％三相，50Hz 輸出0～400V
       5、額定試驗容量：0～210KVA（用戶自行選擇）
       6、諧振電壓：0～60KV
       7、頻率調節范圍：25～300Hz
       8、系統測量精度：0.5級
       9、頻率調節分辨率：0.01Hz
     10、不穩定度：≤0.05％
     11、輸出波形：正弦波
     12、波形畸變率：≤0.5％
     13、噪聲：60dB
     14、電抗器Q值：50

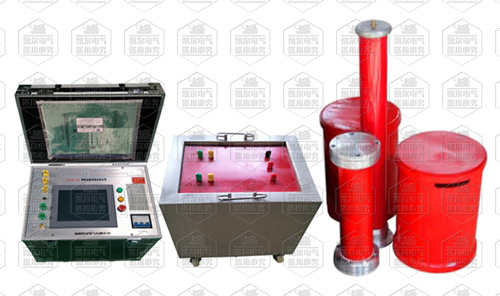

四、設備成套構成
       調頻電源     → 既可改變其輸出頻率，又可改變其輸出電壓。
       勵磁變壓器 → 起耦合信號及電壓變換的作用，并按自身變化來提升電壓。
       電抗器        → 與被試品串聯，構成LC串聯諧振電路。
       電容分壓器 → 測量被試品上的電壓，并作為采樣信號反饋給調頻電源。
       補償電容器 → 補償小電容量被試品、調整被試品頻率。
