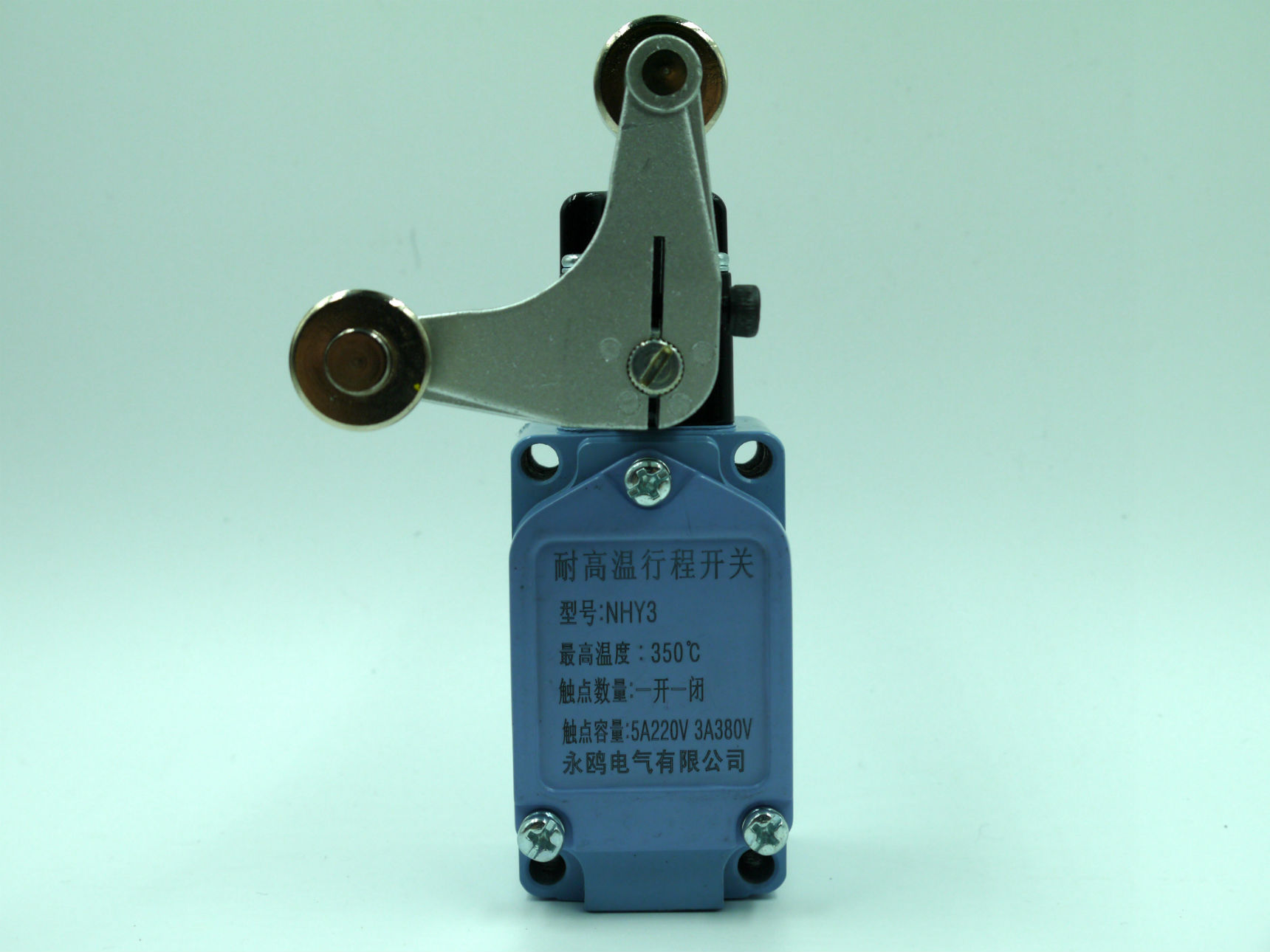

耐高溫行程開關NHY3
????耐高溫行程開關，耐高溫位置開關（又稱耐高溫限位開關）的一種，是一種常用的小電流主令電器。利用生產機械運動部件的碰撞使其觸頭動作來實現接通或分?jǐn)嗫刂齐娐罚_(dá)到一定的控制目的。通常，這類開關被用來限制機械運動的位置或行程，使運動機械按一定位置或行程自動停止、反向運動、變速運動或自動往返運動等。
???NHY3為叉狀滾輪臂鎖定型，通過碰撞行程的叉裝滾輪臂，使?jié)L輪臂往左或往右擺動鎖定，從而使開關的觸點動作而實現電路的切換。NHY3叉狀滾輪臂上的滾輪，可以按要求為同向，方向，一前一后，一后以前。耐高溫行程開關整體采用金屬鋁合金結構，它的開關內部采用耐高溫材料澆鑄成的全封閉觸點開關，一組常開一組常閉允許電流5A/AC?220V（其他電壓接受預定），觸點經過特殊處理后可在高溫環境下長時間使用而不被氧化或污染而導致?lián)p壞，為了提高產品在高溫環境下使用的時間，特別在耐高溫行程開關內部涂加了防護層，增加其高溫防護性能。NH系列耐高溫行程開關溫度為350℃，其中可分為滾子臂型、可調桿型、壓柱塞及滾輪壓柱型等十多種規格，可滿足不同場合使用要求。廣泛使用于電力、化工、石油、紡織、鋼鐵等行業。
?
???????????????????????????
?
開孔尺寸以及外形尺寸圖：
??
?
?
?
雙回路型限動開關，用途廣泛?
具堅固之一體鑄造鋁合金外殼
?高機械強度
?具耐油、防水和防壓結構
?因裝有設定位置指示板，故維護容易
?引動器種類多，方便使用
?內藏接點座有雙簧片設計，機械壽命長?特性?Characteristics
操作速度
Operation?speed1mm至2m/S(NHY3)?,?1mm?to?2m/S
動作頻率
Action?frequency機械:120次/分?電氣:30次/分?,?Mechanically:120?times/minute?Electically:30?times/Minute
接點電阻
Contact?resistance15MΩ以下(初期)?Under?15mΩ(initial)
絕緣電阻
Insulation?resistance100MΩ以上(500VDC)?100mΩ?above?(at?500VDC)
耐電壓
Bearing?voltage非連續端子間1,000VAC,50/60Hz持續1分鐘
載電流與無載電流零件間與端子和接地之間2,200VAC,50/60Hz持續1分鐘
Non-contact?end:1,000VAC,50/60Hz?for?one?minute
Current?parts?and?noncurrent?parts?and?end?and?connect?position?:2,200VAC,50/60Hz?for?one?minute振動
Vibration誤動作耐久：10至55Hz,1.5mm雙振幅?,?Action:10?to?55Hz,1.5mm?pairs?swing
沖擊
Hitting機械耐久：1,000m/Sec2(約100G,S)
誤動作耐久：300m/Sec2(約30G,S)
Machine:1,000m/Sec2(about?100G,S)
Action:300m/Sec2(about?30G,S)周圍溫度
Ambient?temperature使用時:-10?至?+350℃
濕度
Humidity95%RH?,?Max?95%?RH
使用壽命
Serve?life機械:15,000,000次以上(在額定OT值下)?電氣:500,000次以上
Mechanically:15,000,000?times?above(at?rated?ot)
Electrically:500,000?times?above重量
Weight約390g(NHY3)?,?About?390g
防護等級
Protection?structureIEC?規格:IP65?,?IEC?specification:IP65
?
?
