調頻串聯諧振試驗裝置

這真不是您需要的產品？
品　　牌：

直接提問 | 回首頁搜
出廠價：
0

主要規格：
hy

用　　途：
電纜交流耐壓試驗

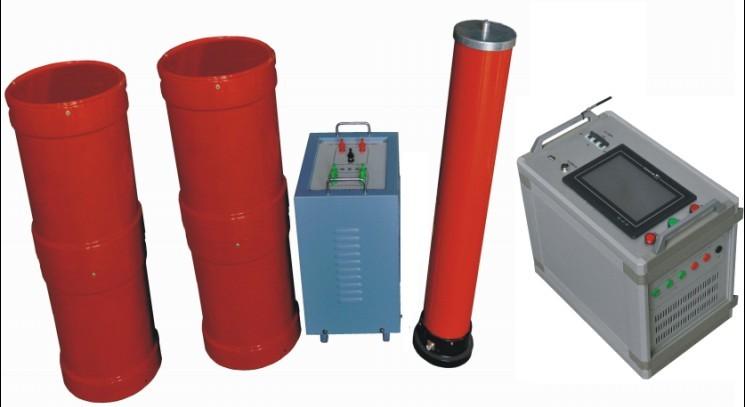

調頻串聯諧振試驗裝置 HYXZ調頻串聯諧振交流耐壓裝置在電力交接和預防性試驗中，交流耐壓試驗已經廣泛使用HYXZ變頻諧振交流耐壓裝置，有如下優點： 1、所需電源容量大大減小。串聯諧振電源是利用諧振電抗器和被試品電容諧振產生高電壓和大電流的，在整個系統中，電源只需要提供系統中有功消耗的部分，因此，試驗所需的電源功率只有試驗容量的1/Q。 2、設備的重量和體積大大減少。串聯諧振電源中，不但省去了笨重的大功率調壓裝置和普通的大功率工頻試驗變壓器，而且，諧振激磁電源只需試驗容量的1/Q，使得系統重量和體積大大減少，一般為普通試驗裝置的1/10-1/30。 3、改善輸出電壓的波形。諧振電源是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波形，有效的防止了諧波峰值對試品的誤擊穿。 4、防止大的短路電流燒傷故障點。在串聯諧振狀態，當試品的絕緣弱點被擊穿時，電路立即脫諧，回路電流迅速下降為正常試驗電流的1/Q。而并聯諧振或者試驗變壓器方式做耐壓試驗時，擊穿電流立即上升幾十倍，兩者相比，短路電流與擊穿電流相差數百倍。所以，串聯諧振能有效的找到絕緣弱點，又不存在大的短路電流燒傷故障點的憂患。 5、不會出現任何恢復過電壓。試品發生擊穿時，因失去諧振條件，高電壓也立即消失，電弧即刻熄滅，且恢復電壓的再建立過程很長，很容易在再次達到閃絡電壓前斷開電源，這種電壓的恢復過程是一種能量積累的間歇振蕩過程，其過程長，而且，不會出現任何恢復過電壓。 HYXZ變頻諧振交流耐壓裝置主要功能和特點 u 波形為脈寬電壓調節的方波。 u 內部由ARM控制，操作功能得到優化,操作簡單。 u 自動掃頻，尋找諧振點.頻率范圍30-300Hz,可設置掃頻范圍，掃頻最大耗時40秒鐘(全頻掃)，頻率分辨率0.01Hz。 u 自動試驗，用戶可設置試驗程序，試驗程序分為5段，系統自動按設置的程序完成試驗過程。 u 耐壓時自動跟蹤電壓，電壓正常波動時自動調整電壓到目標電壓，異常波動時提示用戶電壓異常波動，由用戶根據試驗情況進行操作。 u 實時顯示試驗狀態，用戶可根據試驗狀態進行相應操作。 u 強大的保護功能：過流保護，過壓保護和閃絡保護，過熱保護，高壓異常保護，軟/硬件同時保護，確保安全。 u 試驗數據保存，可即時打印試驗數據，也可將數據保存以備下次打印。 u 數據查詢功能,根據試驗日期查詢以往的試驗數據。 HYXZ變頻諧振交流耐壓裝置的容量選擇試驗電流： I=2πfCU×10-3(A) 頻率的選擇(HZ) 1、發電機―――50HZ，取50HZ 2、變壓器―――45~65HZ，取50HZ 3、GIS、開關、母線―――30~300HZ，取45HZ 4、電力電纜：30~300HZ，取35HZ 電壓的選擇(KV) 按照規程要求，確定最高試驗電壓。電容量的選擇 根據被試品最大電容量確定 HYXZ變頻諧振交流耐壓裝置使用用注意事項 1.本試驗設備應由高壓試驗專業人員使用，使用前應仔細閱讀使用說明書，并經反復操作訓練。 2.操作人員應不少于2人。使用時應嚴格遵守本單位有關高壓試驗的安全作業規程。 3.為了保證試驗的安全正確，除必須熟悉本產品說明書外，還必須嚴格按國家有關標準和規程進行試驗操作。 4.各聯接線不能接錯，否則可導致試驗裝置損壞 5.本裝置使用時，輸出的是高電壓或超高電壓，必須可靠接地，注意操作安全。公司地址：武漢市江岸區車站路72號五環大廈1棟11層公司電話：027-82840306 傳真：027-82835103 服務電話：13971320173 公司網址：http://www.whhygd.cn 電子郵箱：nyh35kv@163.com Q Q：909875927

武漢華億國電電力設備有限公司

牛玉華

[聯系時請說明來自檢測通]

在線客服：
留言咨詢

聯系方式：
請點擊查看電話

郵件：
發送郵件

地址：
武漢市車站路72號五環大廈1棟11層
