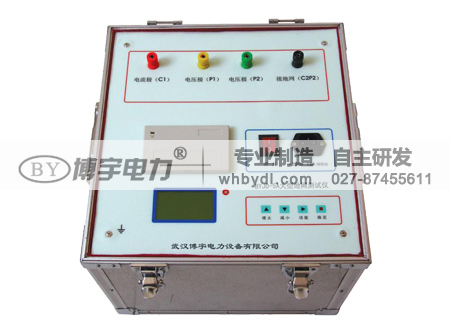

產品簡介　　目前在電力系統中，大型地網的接地電阻的測試目前主要采用工頻大電流三極法測量。為了防止電網運行時產生的工頻干擾，提高測量結果的準確性，絕緣預防性試驗規程規定：工頻大電流法的試驗電流不得小于30安培。由此，就出現了試驗設備笨重，試驗過程復雜，試驗人員工作強度大，試驗時間長等諸多問題。 　　BYJD-5A大型地網接地電阻測試儀，可測變電站地網（4Ω）、水火電廠、微波站（10Ω）、避雷針（10Ω）多用機型，采用了新型變頻交流電源，并采用了微機處理控制和信號處理等措施，很好的解決了測試過程中的抗干擾問題，簡化了試驗操作過程，提高了測試結果的精度和準確性，大大降低了試驗人員的勞動強度和試驗成本。 　　本儀器適用于測試各類接地裝置的工頻接地阻抗、接觸電壓、跨步電壓、等工頻特性參數以及土壤電阻率。本儀器采用異頻抗干擾技術，能在強干擾環境下準確測得工頻50Hz下的數據。測試電流最大5A，不會引起測試時接地裝置的電位過高，同時它還具有極強的抗干擾能力，故可以在不停電的情況下進行測量。 產品別名地網接地電阻測試儀、大地網接地電阻測試儀、大型地網接地電阻測試儀、接地電阻測試儀，大地網測試儀，大地網測量儀產品特性1、本機采用大屏幕液晶顯示，全中文菜單操作，使用簡便。 2、高精度采樣、處理電路，先進的付里葉諧波分析技術，確保數據更加可靠。 3、儀器采用獨特的高速磁隔離數字傳感器直接采集輸入的電壓、電流信號，保證了數據的可靠性和安全性。 4、本儀器可以輸出電壓最高達到400V/5A. 5、本儀器可以50HZ,45/55HZ雙變頻輸出電流，消除現場50HZ干擾。 6、本儀器擁有測量地網，電流樁，電壓樁，接地電阻的功能。產品參數技術指標 1、阻抗測量范圍：0～150Ω 2、分辨率：0.001Ω 3、測量誤差：±（讀數×2％+0.005Ω） 4、抗工頻50Hz 電壓干擾能力：10V 5、測試電流波形：正弦波 6、測試電流頻率：45Hz、55Hz 雙頻 7、最大輸出電流：1A，3A，5A 8、最大輸出電壓：420V 9、測量線要求： 電流線銅芯截面積≥1.5mm2 電壓線銅芯截面積≥1.0mm2 10、供電電源：AC220V±10％，50Hz 11、外形尺寸：440×350×210
