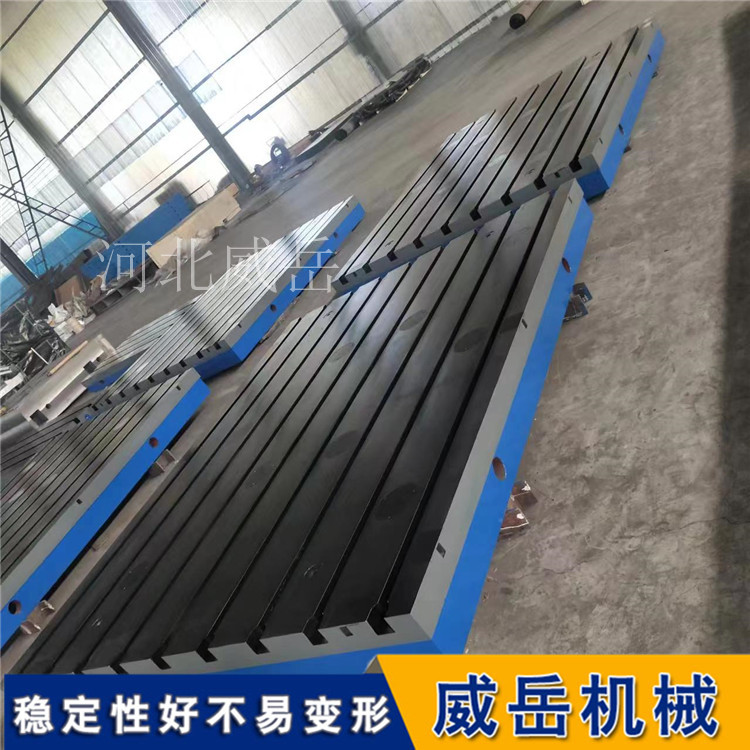

鉗工劃線裝配臺鑄鐵 T 型槽平板測量檢驗工作臺

這真不是您需要的產品？
品　　牌：
河北威岳

直接提問 | 回首頁搜
出廠價：
4125

主要規格：
3000x3500mm

用　　途：
試驗裝配測量焊接檢測

T型槽裝配平臺（又稱T型槽工作臺、鑄鐵平臺）是一項關鍵的工裝和檢驗基礎件。其技術要求涵蓋了材質、鑄造、加工、精度、外觀等多個方面，這些要求共同確保了平臺的長期穩定性、精度保持性和使用性能。以下是其核和心技術要求的分項詳細說明：一、主要技術標準與等級平臺的技術要求通常遵循或標準，如中國的 GB/T 22095-2008《鑄鐵平板》標準。該標準將平臺按精度分為多個級別： 00級：比較高精度，用于實驗室、計量室作為基準平面。 0級：高精度，用于精和密檢驗、工具制造。 1級：一般精度，用于車間精和密劃線、裝配、調試。 2級/3級：較低精度，用于一般劃線、鉚焊、鉗工裝配等。 T型槽平臺通常對應1級或2級精度，但可根據合同要求更高。二、核和心技術要求詳解 1. 材質與鑄造要求材質：必和須采用高強度灰口鑄鐵（HT200或HT250）或球墨鑄鐵（QT400-15等）。HT200比較為常見，其抗拉強度需≥200 MPa。鑄造質量：內部組織：組織致密均勻，無影響強度的砂眼、氣孔、縮松、裂紋等鑄造缺陷。時效處理：鑄件必和須經過充分的人工時效處理（退火），以徹和底消除鑄造內應力。這是防止平臺日后因應力釋放而變形、喪失精度的比較關鍵工藝。時效處理需在粗加工后進行。 2. 結構設計加強筋結構：底部必和須設計有箱體式加強筋（縱橫交錯的筋板），確保在長期負載下具有相當高的剛度，撓度變化相當小。壁厚均勻：主要工作面與筋板的厚度應合理、過渡均勻，防止冷卻不均產生應力。吊裝裝置：大型平臺需設有標準的吊裝孔或吊裝螺栓，確保安全搬運。 3. 機械加工與T型槽要求工作面加工：表面粗糙度：通常要求Ra值在 3.2μm ~ 1.6μm 之間（精刨或磨削）。更高精度可采用刮研，刮研點應均勻。平面度公差：這是比較核和心的精度指標。公差值根據平臺對角線長度和精度等級確定（查GB/T 22095標準表）。例如，一塊1000x1500mm的1級平臺，平面度公差約為0.03mm。 T型槽加工：槽型標準：通常采用標準（GB/T 158-1996）的T型槽尺寸。常用規格有T10， T12， T14， T16， T18， T20， T22等（數字代表槽口寬度，單位毫米）。相對位置精度： T型槽的直線度和對平臺工作面的平行度有嚴格要求。相鄰槽間距公差（通常為±0.05mm ~ ±0.1mm）。 T型槽中和心線對側面的平行度。槽口倒角：槽口上邊緣必和須倒角，防止磕碰工件和操作人員。表面硬度：T型槽工作面（尤其是槽肩）可進行表面淬火，以提高耐磨性。 4. 精度檢驗項目平臺出廠前必和須進行全和面的精度檢驗，包括：工作面平面度：使用電子水平儀、自準直儀或“節距法”進行檢測。工作面與底面的平行度（如果合同要求）。 T型槽對工作面的平行度。 T型槽的直線度。側面的直線度與垂直度（作為輔助基準面）。 5. 外觀與表面處理涂裝：非加工表面（底部、側面）需噴涂防銹底漆和面漆（通常為機床灰、綠色等）。工作面防銹：加工完成的工作面必和須涂覆防銹油或貼上防銹膜，防止運輸倉儲期間生銹。清砂與毛刺：所有鑄造砂礫必和須清理干凈，各邊角需去除銳邊毛刺。 6. 輔助要求承載能力：平臺應有明確的額定載荷（均勻分布）和比較大相當限載荷。用戶需在使用時嚴禁超載。安裝調試：平臺應配有（或可選購）調整墊鐵或地腳螺栓孔，便于現場安裝調平。總結 T型槽裝配平臺不是一塊簡單的鐵板，而是一件高精度的工藝裝備。其技術要求的核和心在于：優和質的材料、徹和底的應力消除、科學的加強結構、精和密的機械加工以及嚴格的全項檢驗。在選購時，務必根據自身用途（是重型裝配、精和密檢測還是一般劃線）確定合適的精度等級和規格，并在合同中明確關鍵條款，以確保物有所值，滿足生產需求。

河北威岳機械有限公司

張文娟

[聯系時請說明來自檢測通]

在線客服：
留言咨詢

聯系方式：
請點擊查看電話

郵件：
發送郵件

地址：
河北省滄州市泊頭市交河鎮338國道五里莊路口東50
