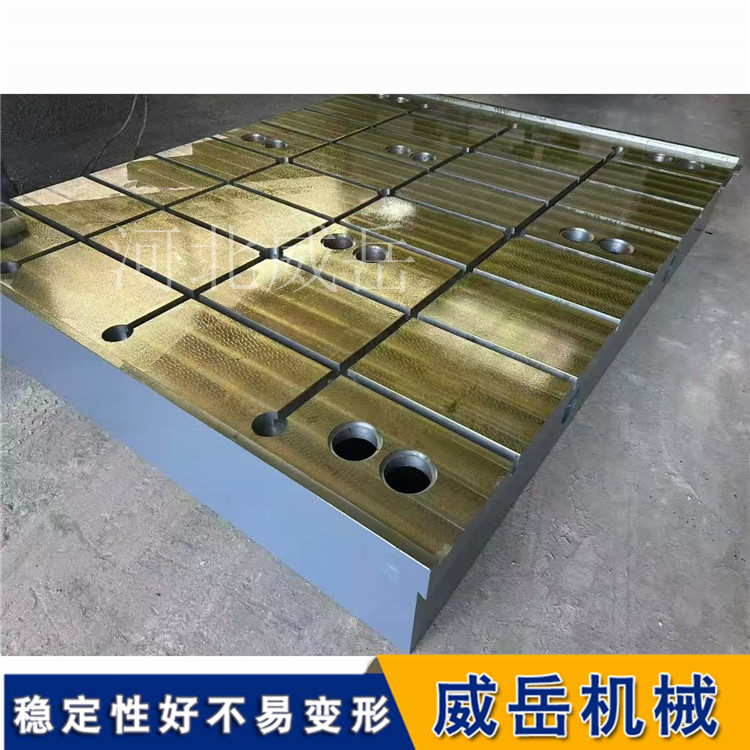

精度不翻車 ?? 鑄鐵平板加工檢驗專用神器

這真不是您需要的產品？
品　　牌：
河北威岳

直接提問 | 回首頁搜
出廠價：
3260

主要規格：
2100x3600mm

用　　途：
試驗 裝配測量焊接檢測

鑄鐵平板（鑄鐵平臺）是工業領域用于檢測、劃線、裝配、焊接的基礎工裝設備，其技術要求涵蓋材質、精度等級、外觀質量、尺寸公差、性能指標等多個維度，具體如下：一、材質與鑄造要求 1. 材質標準 優先采用HT200 - HT300牌號的灰鑄鐵，需符合《灰鑄鐵件》GB/T 9439的規定；對高強度需求的平臺（如重型裝配平臺），可選用QT400 - 18等球墨鑄鐵。鑄鐵的力學性能需滿足：抗拉強度≥200MPa，布氏硬度170 - 240HB，確保平臺具備足夠的剛性和耐磨性。 2. 鑄造工藝要求鑄件不得有裂紋、疏松、砂眼、氣孔等鑄造缺陷；關鍵工作面的缺陷需進行修補，修補后需經時效處理，且修補區域不得影響平臺精度。鑄件需經過自然時效（≥6個月）或人工時效（高溫回火處理），消除鑄造內應力，防止后期變形。二、精度等級要求鑄鐵平板的精度等級分為00、0、1、2、3級（GB/T 22095 - 2021《鑄鐵平板》標準），等級數值越小，精度要求越高，核和心劃分依據是平面度公差，同時需兼顧接觸點數、表面粗糙度等輔助指標，所有檢測需在標準環境（溫度20±2℃、相對濕度≤65%）下完成。 00級屬于高精度級，平面度誤差相當小，例如1000mm×750mm規格的00級平臺，較大平面度誤差不得超過0.015mm，其200mm×200mm測量范圍內平面度誤差需≤0.005mm；臺面接觸點數需≥20點/200mm×200mm，表面粗糙度Ra≤0.8μm。該等級主要適配微電子等科研場景，可作為高精度計量檢測、精和密儀器校準的基準載體，用于校準低等級平臺、檢測高精度零件的形位公差，需在恒溫環境下使用。 0級為高精度級，平面度公差低于1級，如1000mm×1000mm規格的0級平臺，平面度公差通常不超過0.015mm，200mm×200mm范圍內平面度誤差≤0.01mm；接觸點數≥16點/200mm×200mm，表面粗糙度Ra≤1.6μm。適用于精和密零件檢測、工具檢驗，廣泛應用于汽車核和心零部件檢測、模具制造等中高和端工業場景，是汽車發動機缸體檢測、齒輪裝配等場景的優選裝備。 1級屬于普通精度級，平面度公差能滿足一般工業檢測精度需求，1000mm×1000mm規格的1級平臺，平面度公差約為0.03mm，200mm×200mm范圍內平面度誤差≤0.02mm；接觸點數≥12點/200mm×200mm，表面粗糙度Ra≤3.2μm。是工業生產中的“主力軍”，適用于普通零件檢測、劃線，以及工程機械結構件檢測、通用機械裝配調試等大多數工業場景，性和價比突出。 2級屬于中等精度，側重剛性，精度要求適中，平面度公差適中，1000mm×1000mm規格的2級平臺，平面度公差約為0.06mm，200mm×200mm范圍內平面度誤差≤0.04mm；接觸點數≥8點/200mm×200mm，表面粗糙度Ra≤6.3μm。適用于裝配、焊接、工裝定和位，以及常規劃線、粗檢測、普通零件的裝配基準等場景，例如在機械加工車間用于毛坯零件的劃線定和位，在設備維修車間作為中小型設備的檢修、調試平臺。 3級是低精度等級，精度要求較低，主打承載能力，平面度公差較大，1000mm×1000mm規格的3級平臺，平面度公差約為0.12mm。主要用于重型工件放置、粗加工工序，以及普通零件的粗劃線、大型工件的粗裝配定和位、重型設備的基礎找平，例如在鋼結構制造車間用于大型鋼構件的裝配定和位，在礦山機械維修領域作為重型設備的拆解、組裝基準。三、外觀與表面處理要求 1. 工作面加工工作面需經精刨或刮研處理：刮研平臺的接觸點數需符合精度等級要求；精刨平臺表面粗糙度Ra≤3.2μm。其中0級、1級平板在每邊為25毫米平方的范圍內不少于25點，2級不少于20點，3級不少于12點。 2 非工作面處理非工作面需進行涂漆或防銹處理，涂層均勻、無流掛、無脫落，顏色一般為中灰色或藍色（可按需定制）。 3. 邊緣與棱角平臺邊緣需倒角（一般為C2 - C5），無和毛刺、無銳邊，防止搬運和使用時劃傷人員。四、尺寸公差與結構要求 1. 尺寸偏差長、寬、高的尺寸公差需符合GB/T 1804 - m級（中等公差）；對于帶T型槽的平臺，T型槽的寬度、深度、間距公差需符合設計圖紙要求，槽口垂直度誤差≤0.1mm/1000mm。不同規格平臺的尺寸公差需結合具體規格參數執行，例如200mm×200mm至400mm×400mm規格的平臺，精度可達到0級、1級、2級；2000mm×4000mm及以上大規格平臺，精度多為3級和精刨級別。 2. 結構設計 根據承載需求設計加強筋結構，筋板布局需合理（一般為井字形或米字形），增強平臺剛性，減少變形；平臺底部需設置支撐點，支撐點數量和位置需符合“三點支撐”或多點均勻支撐原則，確保平臺放置平穩。部分平臺還會設計支撐腳，方便調整平臺水平。五、性能要求 1. 承載能力需明確標注額定載荷，實際使用中不得超過額定載荷的80%，防止平臺變形；重型平臺需進行承載試驗，加載后平面度變化量需在允許范圍內。對于重載場景，建議選擇材質更優（如球墨鑄鐵）、結構強化的對應精度等級平臺，避免因重載導致變形。 2. 穩定性要求經時效處理后的平臺，在正常使用環境下（溫度5℃ - 35℃，濕度≤80%），一年內平面度變化量不得超過公差值的10%。高精度平臺（0級、1級）需在恒溫、干燥、無震動的環境中使用，以維持精度壽命。六、檢驗與驗收要求 1. 出廠檢驗需包含平面度檢測（使用水平儀、自準直儀或激光干涉儀）、外觀質量檢查、尺寸公差測量；調平后，需用水平儀在工作面任意位置復測，平面度偏差需符合對應精度等級要求，輕壓平臺四角，水平儀氣泡無明顯偏移則說明支撐腳受力均勻。 2. 00級、0級高精度平臺需出具第三方計量檢測報告，確保精度符合標準。
