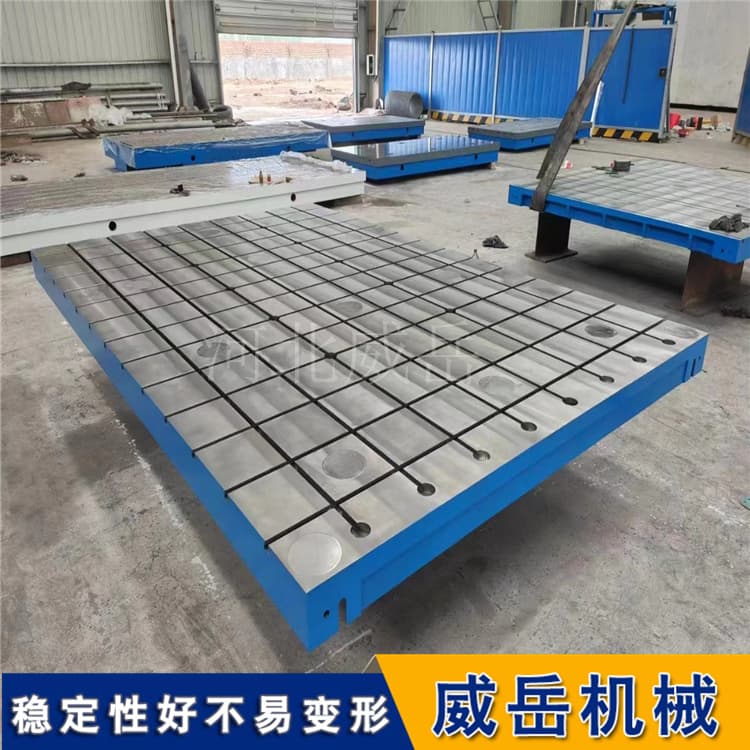

高精度試驗T型槽平臺：三坐標測量與光學檢測專用定點基準臺 在制造檢測領域，三坐標測量與光學檢測是保障產品尺寸精度的核心手段，而高精度試驗T型槽平臺作為專用定點基準臺，其精度穩定性與定點可靠性直接決定檢測數據的度。三坐標測量需依托穩定基準實現微米級定點，光學檢測對基準面平整性與反光干擾控制要求嚴苛。本文結合高精度試驗T型槽平臺、三坐標定點基準臺、光學檢測專用平臺等高頻關鍵詞，針對性解析適配兩大檢測場景的專用方案，為檢測工作提供實操支撐。 一、專用平臺核心性能要求：適配檢測嚴苛場景 三坐標測量與光學檢測對基準臺的核心要求集中在三大維度：一是高精度，需保障基準面的平面度與定點精度，滿足微米級檢測需求；二是高穩定性，長期檢測過程中無變形、無精度衰減；三是低干擾性，避免對光學檢測產生反光或電磁干擾。平臺精度等級優先選用000級（平面度≤0.01mm/m），槽寬公差控制在H6級，為檢測筑牢基準基礎。 二、三坐標測量專用方案：微米級定點的穩定支撐 1.材質與結構優化：選用HT350強度灰鑄鐵或QT600球墨鑄鐵，經高溫時效+振動時效+自然時效三重處理，殘余應力去除率≥99.5%，搭配“箱型封閉框架+十字交叉加密筋板”結構，筋板厚度≥30mm，臺面厚度≥120mm，確保平臺剛性充足，在檢測載荷下臺面撓度≤0.005mm/m。 2.定點與固定設計：采用高精度T型槽（槽寬22-36mm），間距80-120mm，搭配定點夾具與12.9級強度螺栓，定點精度≤±0.005mm，保障被測工件牢固固定且定點；臺面對稱分布標準定點孔，方便快建立檢測坐標系，提升檢測效率。 3.精度保障配置：臺面經超精磨加工，表面粗糙度Ra≤0.4μm，減少工件與平臺的接觸誤差；配備可調地腳螺栓，可校準水平度，水平度誤差≤0.01mm/m，確保基準面平整。 三、光學檢測專用方案：低干擾下的基準 1.抗反光與干擾設計：平臺表面采用亞光發黑處理，反射率≤5%，避免光學檢測過程中產生反光干擾，確保成像清晰；選用無磁鑄鐵材質，減少對光學檢測設備的電磁干擾，保障檢測信號穩定。 2.熱穩定性強化：選用低熱膨脹系數材質（8-10×10??/℃），可適配20±2℃的恒溫檢測環境，減少溫度變化導致的熱變形，確保檢測精度穩定；臺面邊緣做倒角處理，避免銳邊產生光影干擾。 3.兼容性適配：預留標準化接口，方便對接光學顯微鏡、激光掃描儀等檢測設備；T型槽支持多規格工裝安裝，可適配不同尺寸的工件檢測，提升平臺通用性。 綜上，高精度試驗T型槽平臺通過針對性的材質優化、結構設計與低干擾配置，可適配三坐標測量與光學檢測的專用需求。科學選用專用平臺不僅能保障檢測數據的可靠，還能提升檢測效率。在制造業向高精度、高附加值轉型的趨勢下，專用高精度試驗T型槽平臺成為檢測的核心裝備，對推動產品品質升級具有重要意義。 威岳機械謝總15350773479
