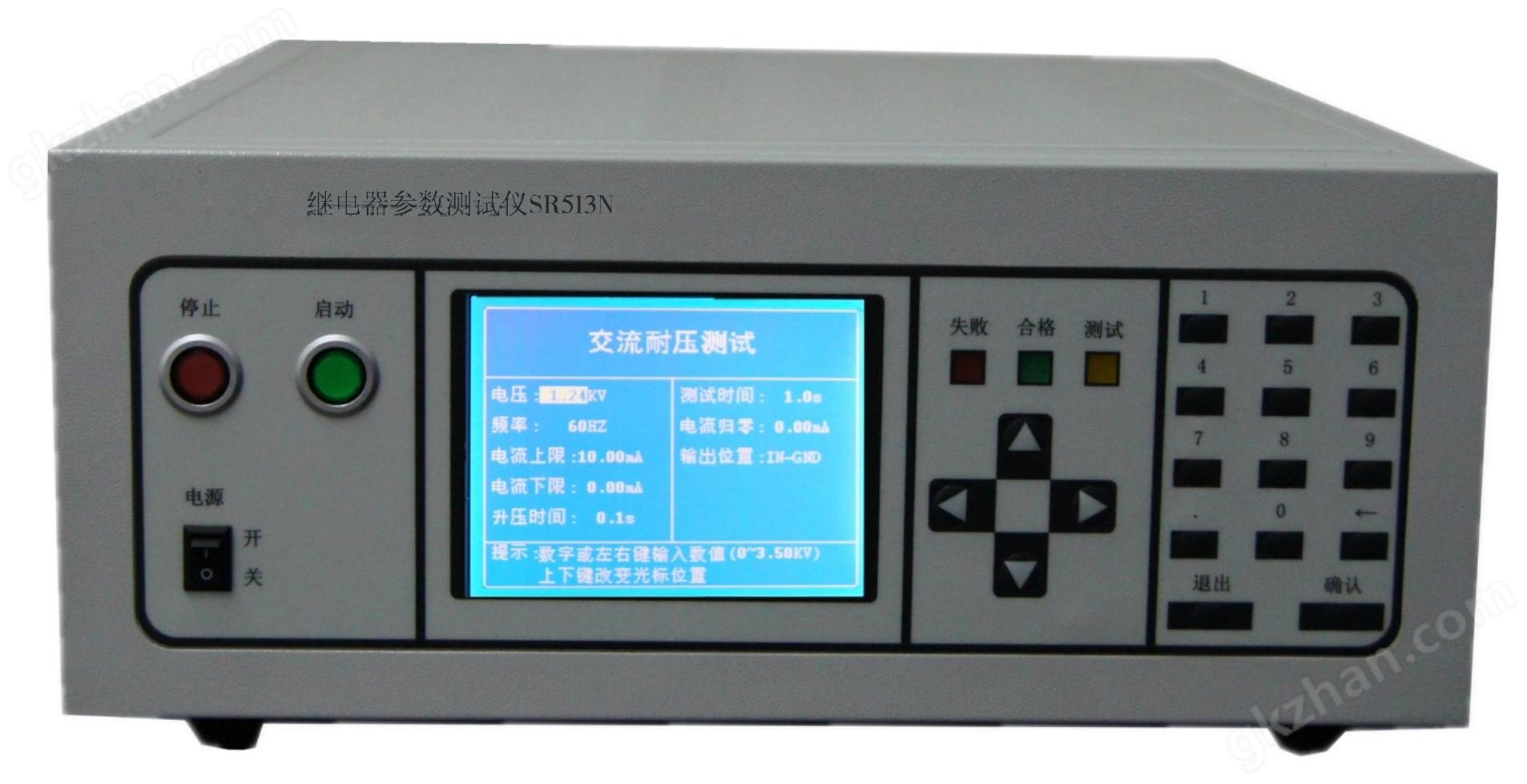

- 繼電器參數測試儀SR513N 一、概述 1、簡介 繼電器參數測試儀SR513N采用高速微電腦檢測芯片，配合 4.7 英寸大屏幕液晶顯示屏，方便的大按鍵輸入鍵盤， 且按鍵功能單一，方便用戶快速的掌握儀器的使用方法。大屏幕 LCD 測試數據采用高亮顯示，看上 去一目了然，人機界面友好。 該儀器可檢測電磁繼電器的線圈電阻、接觸電阻、吸合電壓、二次吸合電壓、釋放電壓，吸合 時間、吸合回跳時間、釋放時間、釋放回跳時間、吸合同步差、跟蹤值、磁路是否閉合等參數。 該儀器具有大容量的存儲器，可以存儲 500 組參數數據。方便用戶使用。 2、電源供電：單相 220VAC；功耗：< 30VA 環境溫度：10 - 40 oC；相對濕度：< 80% 3、外型尺寸：267*219*107mm 二、主要技術指標 1. 環境溫度： 測量范圍：2-51oC，分辨率 0.01 oC，精度±1%±0.2 oC 2. 線圈電阻: 10-500Ω檔:分辨率 0.1Ω，精度±1%±0.2Ω 500-2KΩ檔:分辨率 0.5Ω，精度±1%±1Ω 2K-20KΩ檔:分辨率 5Ω, 精度±1%±5Ω 3.接觸電阻: 測試條件：10mA/6V；100mA/6V；1A/6V 三檔 測試范圍：0-500mΩ，分辨率 0.1mΩ，精度±1%±0.2mΩ 4. 吸合/釋放電壓: 測試范圍：0-50V， 分辨率 0.01V，精度±1%±0.02V 7. 吸合/釋放時間： 測試范圍：0-65ms ，分辨率 0.01ms ，精度±0.1ms 8. 吸合/釋放回跳時間： 測試范圍：0-65ms ，分辨率 0.01ms ，精度±0.1ms 9. 同步時間： 測試范圍：0-65ms ，分辨率 0.01ms ，精度±0.1ms 10．階梯波（慢測）試時間：<2.5S 11．方波（快測）測試時間：<1.8S
