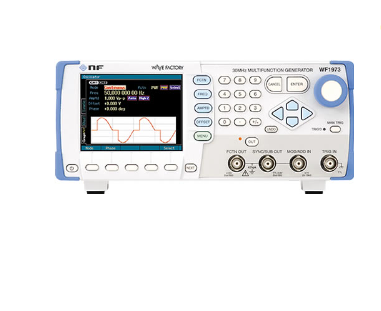

- 多功能信號發生器 WF1973/WF1974 寬頻帶 豐富的輸出波形 0.01μHz～30MHz 內置標準波形、任意波形和“參數可變波形”（25種波形） 便捷的可編程功能 豐富多彩的振蕩模式 利用“序列功能”， 可對輸出波形模式自由地編程 連續、突發/觸發/門控、 內調制·外調制、 掃描、序列振蕩 2通道模式 充實的各項功能 2通道獨立、 2相、頻率差固定、 頻率比固定、差動輸出 可用作脈沖信號發生器 輸入外部10MHz頻率基準 輸入外部加法運算 設定儲存器 多臺設備可同步運行 用戶定義單位 ...etc. 追求使用的便捷性 設定項目.波形·顯示在同一畫面 薄身.輕量設計（高88mm、2.1kg） 每個通道與機體絕緣 USB/GPIB接口 AC90V~250V輸入...etc. 寬頻帶 0.01μHz～30MHz 高精度 技術指標高超、能制作高品質的波形。 高精度是信號發生器的生命。WF1973/WF1974具有高超的技術指標，對各種各樣的應用可提供高穩定性、 高可靠性、高精度的信號，包括高超的頻率精確度和振幅精確度、 精細的設定分辨率等。 頻率精確度 : ±(設定值的3ppm＋2pHz) (可使用外部頻率基準10MHz) 頻率分辨率 : 0.01 μHz 振幅精確度 : ±(振幅設定值[Vp-p]的1%＋2mVp-p)/開路 相位設定分辨率 : 0.001o(設定范圍－1800.000o～＋1800.000o) 占空比設定范圍 : 0.0000%～100.0000% 、分辨率 0.0001% 脈沖波上升/下降沿時間: 15.0ns～58.8Ms 、分辨率3位數/0.1ns 任意波形數據振幅分辨率: 16 比特 返回到頁首 豐富的輸出波形 內置各種標準波形和任意波形、參數可變波形（25種波形），無論何種波形均可輕松到手。 輸出波形: 正弦波、方波、脈沖波、鋸齒波、噪聲、DC、任意波形、參數可變波形 Sine wave Square wave Pulse wave 正弦波 方波 脈沖波 Ramp wave (Synmetry variable) Noise (Gaussian distribution) 鋸齒波 （對稱性可變） 噪聲 （高斯分布） 任意波形 最大512K字/波形、 4M字。 對于每一個波形，最大可輸出512K字的任意波形。因為配備了4M字的大容量存儲器，所以最多可保存128個波形。而且，具有14比特的高分辨率、120MS/s的高速采樣，所以可實現高精確度的波形。使用主機（控制點線性插值）或者附件“任意波形制作軟件”，可以輕易地制作波形。利用軟件，可以通過函數表達式和讀取外部數據，制作波形和進行運算處理等。此外，還可以便捷地將預先登錄的參數可變波形作為任意波形來使用。 Arbitrary waveform Arbitrary Waveform Editor 任意波形制作軟 主機的編輯畫面 參數可變波形 所需波形立刻找到并可快速制作 返回到頁首 豐富的振蕩模式 豐富多彩的振蕩模式和靈活的可擴展性 振蕩模式: 連續、突發/觸發/門控、內調制、外調制、掃描、序列 掃描功能與調制功能 可將頻率、相位、振幅、DC偏置、占空比的各個掃描過程，與單程/往返、線性/對數*、連續/單沖/門控單沖進行組合。也配備了標記輸出和X驅動輸出。調制方面，可進行FM、FSK、PM、PSK、AM、以及DC偏置調制，也可進行PWM。當然，可以進行內調制和外調制。可適用于數字通信系統的基帶功能測試等廣泛的領域。 * 對數僅適用于頻率掃描。 Amplitude sweep Gated sweep AM 振幅掃描 門控掃描 AM調制 Offset modulation PWM 偏置調制 PWM 突發 / 觸發 / 門控 Burst 突發 Triggered gate 觸發門控 3-value pulse (burst/trigger) Full-wave rectification waveform (burst/trigger) 3值脈沖（突發/觸發） 全波整流波形（突發/觸發） 突發振蕩模式在任意波數下可進行振蕩/停止。可進行不需觸發的自動突發、與觸發信號同步進行的觸發突發、與門控信號同步進行的門控振蕩、每觸發都可進行由門控信號On/Off控制的觸發門控振蕩。另外，還可自由地設定振蕩的開始/停止相位、設定振蕩停止時的電平。 振蕩·停止波數范圍為0.5波~999,999.5波。 返回到頁首 序列功能 輸出模式可自由編程 2通道模式 具備了2通道應有的全部功能 充實的各項功能 作為脈沖信號發生器 WF1973/WF1974具有高速性和操作的簡便性，無論作為脈沖信號發生器或數字電路中的信號源，都可發揮卓越的功能。對于脈沖波，可獨立地分別設置占空比/時間、上升沿時間、下降沿時間。最適用于各種數字設備/元器件、數據傳輸設備等的運行測試。 脈沖寬度可變 上升/下降沿時間可變 上升沿時間（15ns） 脈沖寬度可變 上升/下降沿時間可變 上升沿時間（15ns） X: 10 ns/DIV, Y: 2 V/DIV 外部10MHz頻率基準輸入、多臺同步運行 WF1973 rear panel WF1973 后面板 在外部10MHz頻率基準輸入（REF IN）端子上，可以輸入外部的10MHz頻率標準信號，由此獲得高精確度的頻率輸出。 利用頻率基準輸出（REF OUT）和頻率基準輸入（REF IN），采用主機 （Master）/從機（Slave）連接方式*，最多可以連接6臺進行同步運行。可以構成多通道（多相位）振蕩器。 * 用BNC電纜連接。 用戶定義單位功能 對于頻率、周期、相位、振幅、DC偏置、占空比、可用指定的換算公式轉換成為任意的單位(最多7個字符)來設定和顯示。 其他功能...... 輸入輸出信號的地線對于機殼是絕緣的、通道之間的信號地線是絕緣的 可設定和顯示在指定負載阻抗下的輸出電壓 可與外部信號進行運算之后再輸出 最多可保存10組設定內容 配備USB、GPIB接口 附有LabVIEW 驅動程序 電源輸入為AC90V～250V、可在世界各地使用 波形顯示(采用QVGA 高分辨率的TFT彩色液晶顯示屏LCD) 輕量·薄身設計、厚度88mm、重量約2.1 kg
