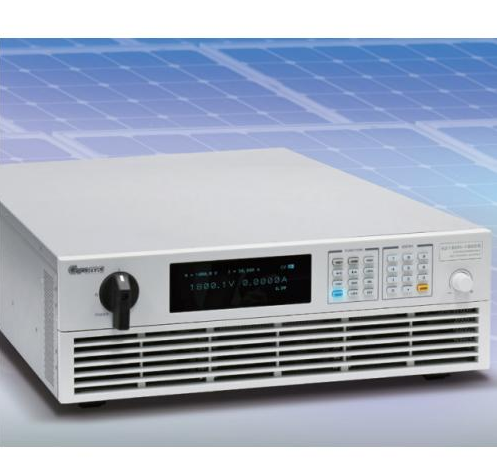

- 直流電源(62020H-150S) 產品簡介 大功率太陽電池數組仿真需求于商業用及發電站用光伏逆變器測試時，使用者可簡單地并聯方式連接二臺或多臺電源模塊以整合為1.5MW系統62020H-150S電源供應器具有主/從并聯控制模式達16臺288kW輸出，使并聯操作模式快速又簡易，在此模式中，用戶只需透過前面板或遠程數字控制主(Master unit)單機，系統會自動將設定數值下載數據到從屬(Slave unit)單機，具有高速同步訊號控制處理，且系統具有自動均流控制。 詳細信息 前面板介紹 1. AC電源開關 2. VFD顯示器顯示設置：量測及操作狀態指示 3. 安全鎖鍵安全鎖啟動及失能控 4. 輸出ON/OFF控制鍵輸出啟動及失能控制 5. CONFIG功能鍵系統內部參數設定 6. 電壓設定鍵設定輸出電壓值 7. 電流設定鍵設定輸出限電流值 8. PROG功能鍵程序步階電壓及電流設定選擇 9. 數字鍵數字輸入 10. 旋鈕旋鈕調整設定參數 后面板介紹 11. 模擬控制接口模擬輸入/出控制&監控電壓及電流 12. RS-232或RS-485界面 (二選一) 13. 系統控制接口主從串/并聯用數字訊號溝通接口 14. USB界面 15. 后背板直流輸出端子輸出連接端子至負載 16. 系統散熱風扇具有溫控轉速調節 17. 均流端子主/從并聯使用 18. 遠程壓降補償端子遠程回授連接端子至負載 19. GPIB或Ethernet界面 (2kW/5kW/10kW/15kW機型選配，二選一) 20. GPIB界面 (18kW機型，選配) 21. Ethernet界面 (18kW機型，標配) 22. AC輸入端子 基本特點 ■可模擬多種太陽電池的輸出特性(Fill Factor) ■可仿真不同溫度及照度下的I-V曲線 ■具有非常小的Leakage Current(<3mA) ■精準的電壓及電流量測 ■可模擬太陽面板屏蔽下 I-V 曲線 (可達4096點) ■具有100條I-V曲線自動編程控制 ■可測試Static & Dynamic MPPT效能 (能量積分量測) ■可模擬各地區實際天候(天/月/年)I-V曲線 ■具有數據記錄于Softpanel ■支持Ethernet / USB / RS232 / RS485 / GPIB / APG 控制接口 ■實時的***大功率追蹤狀態顯示于Softpanel ■具有圖形化操作軟件Softpanel ■可支持控制10臺太陽電池電源于多通道 MPPT測試 ■具EN50530、Sandia、CGC/GF004、 CGC/GF035、NB/T 32004動態MPPT測試程序及報表生成功能 太陽電池數組仿真I-V曲線電源 臺灣致茂/Chroma 62020H-150S具有響應快、可控制、重復性、高穩定性及精準性的仿真I-V曲線直流電源，于單機內建EN50530 & Sandia的SAS模型可簡單且方便設定Voc、Isc、Vmp及Imp等參數后產生一I-V曲線輸出，另外具有I-V Program功能可儲存100條不同照度及溫度下的I-V曲線于內存內，并且可以設定每一條I-V曲線運行時間(1-15,000S)，此外也提供一Table模式允許用戶透過數字接口存入128~4096點的V&I 數組功能，可讓用戶編輯任何屏蔽的I-V曲線。 太陽電池數組仿真計算機圖形化操作接口 致茂62020H-150S提供一虛擬儀控面板透過數字接口(USB/GPIB/Ethernet/RS232)控制控制于PC端，使用者可非常容易地使用此Softpanel軟件編輯I-V曲線后下載至單機內存儲器(1-100)，并且可實時輸出&量測顯示光伏逆變器的***大功率追蹤狀況及讀值記錄。 62020H-150S模擬多種太陽電池的輸出特性 光伏逆變器工作目的為將太陽電池可輸出之***大功率(直流)轉換至市電(交流)，而太陽電池又會依實際照度及溫度大小而改變輸出I-V曲線，此時光伏逆變器需內建一***大功率追蹤(MPPT)機制于機器內，此可實時地追蹤太陽電池***大輸出功率饋入電網或電池內儲存以建立***佳效能的光伏發電系統。MPPT追蹤效能將是光伏逆變器非常重要的指針規格，此Softpanel具有可編輯多種太陽電池(Thin-film、Standard Crystalline、Multi-crystalline and High-efficiency Crystalline)的I-V輸出特性Fill Factor*，此可讓使用者方便設計&驗證太陽逆變器的***大功率追蹤線路、演算機制及追蹤準確度。
