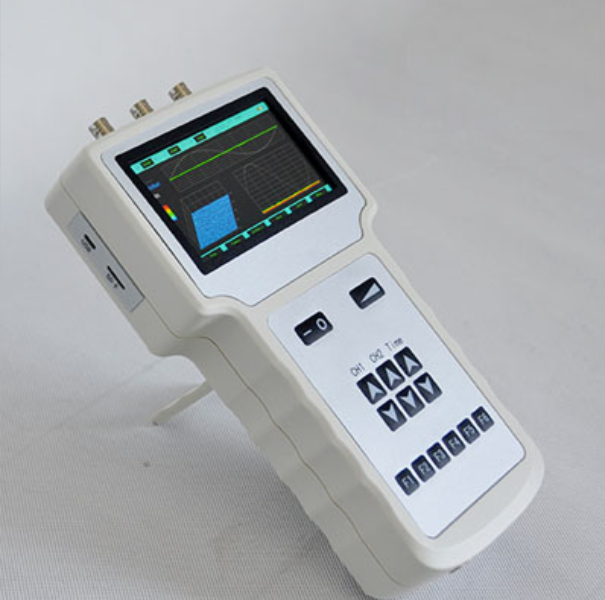

ZN-9601手持式高壓開關柜局部放電測試儀放電發生時，產生超聲波、熱、光、磁等物理現象，其中超聲波會以聲源為中心，以球面波形式向周圍傳播。手持式高壓開關柜局放測試儀用接收局放產生超聲波的信號來判斷局部放電的存在和位置，并結合實時顯示的圖像和數據，快速診斷局部放電狀況。該定位儀集成了暫態對地電壓、超聲波兩種檢測方式。
性能特性
● 超聲、TEV局放波形與黃、綠、紅三段警示值處于同一界面，國內首創。
● 以dBmV為單位，采用暫態地電壓（TEV）和超聲波檢測局部放電的大小；
● 采用彩色的液晶屏，顯示效果更直觀，更友好；
● 增設耳機監聽方式，在超聲波模式下，可通過耳機實現對局放信號的實時監聽；
● 顯示器可時時顯示波形，并可存儲有價值的波形，測試數據自動存儲，有利于測試記錄查閱以及測試數據后續分析；
● 信號放大倍數大、靈敏度高；信號接收范圍：有效距離15m；
● 強度適中的紅色激光描準，聚焦能力強，定位準確，安全可靠，簡單實用；
● 發現并定位鐵塔上的絕緣子放電，露天電纜頭的爬電；
● 主要以檢測高壓開關柜的局部放電為主；
● 使用方便，體積小，重量輕，便于攜帶。
技術指標
TEV 性能參數
l 傳感器：電容性；
l 測量范圍：-5～60dB，步長1dB ；
l 分辯率： 1dB。
超聲波測量參數
l 測量范圍： -11dB～ 68 dB ，步長1dB；
l 分辯率： 1dB；
l 傳感器中心頻率： 40kHz±1kHz ；
l 傳感器直徑： 16mm。
儀器硬件指標
l 指示器：彩色背光 LCD；
l 顯示分辨率： 320X240；
l 橫向靈敏度：50us/Div ~2m s /Div；
l 垂直靈敏度：4uv/Div ~400uv/Div (超聲波)；
400uv/Div ~40mv/Div（TEV）；
l 觸發模式：Auto, Norm,Sign；
l PC連接接口：USB連接；
l 充電方式：專用充電器；
l 數據存儲：支持SD卡存儲；
l 操作時間：完全充電后每套可使用4至5小時；
l 控制器： 薄膜鍵盤；
l 連接器： 2.1mm 低壓直流充電器輸入；
l 3.5mm 立體聲耳機插座 ；
l 外部超聲波傳感器輸入；
l 耳機： 最小 8 歐姆。
工作環境
l 工作溫度： -10～ 45 ℃；
l 濕度： 0 -90 % RH 無凝露 ；
尺寸
l 尺寸：主機 245*132*45 mm；拋物面直徑：275mm；
l 重量：1kg（主機） 0.5kg（傳感器）；
電池充電器
l 額定電壓： 90 ~ 264V AC；
l 頻率: 47 - 63Hz；
l 充電電壓：12V DC；
l 充電電流： 500 mA ；
l 完全充電所需時間: 5 小時。
手持式超聲波聚能器參數
l 傳感器中心頻率：40 kHz；
l 傳感器直徑：16mm；
l 拋物面反射器外直徑: 275mm；
l 拋物面反射器標準直徑: 250mm；
l 重量： 0.6 kg；
l 工作溫度： -10 - 50 ℃；
l 濕度： 0 -90 %相對濕度，無凝露。
ZN-9601手持式高壓開關柜局部放電測試儀由武漢中能新儀電氣有限公司提供技術支持，詳情詢問武漢中能新儀客服
