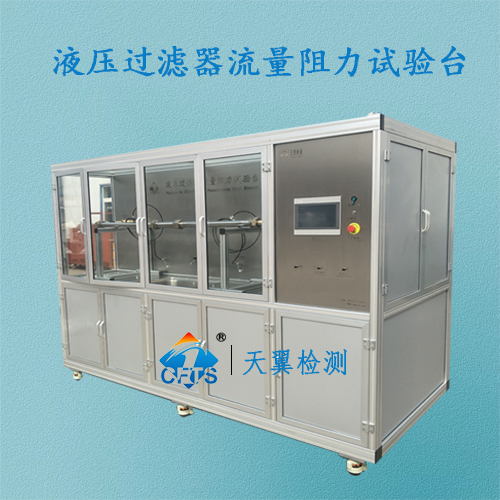

液壓流量阻力試驗臺

這真不是您需要的產品？
品　　牌：

直接提問 | 回首頁搜
出廠價：
0

主要規格：

用　　途：

流量阻力試驗臺（以下簡稱試驗臺），主要用于液壓過濾器壓降流量特性的測試。試驗臺臺架采用工業級高強度鋁合金型材，框架結構設計，結構緊湊、外形美觀，試驗臺臺面及試驗油箱采用不銹鋼拉絲板制作而成，試驗管路采用衛生級不銹鋼管。試驗臺采用觸摸屏控制，具備手動和自動兩種操作模式。自動模式下設置完試驗參數后可進行一鍵測試，試驗數據可通過?USB?數據傳輸接口導出至?U?盤。試驗臺具有異常保護功能可有效保障人身及設備安全。試驗臺管路系統分為兩套管路，可將試驗流量范圍全覆蓋。執行標準 ISO?3968：2001《液壓過濾器壓降?流量特性的評定》 ?GB/T?17486-2006《液壓過濾器壓降?流量特性的評定》測試對象適用于液壓濾清器及濾芯的測試測試項目流量壓降試驗主要結構特點說明試驗臺由試驗循環系統、實時溫控系統、電氣控制系統和臺架等四部分組成。 1.1 ?試驗液壓回路系統試驗循環系統設計說明本試驗臺液壓系統回路布置、零部件選型及測試精度均符合ISO 3968：2001《液壓過濾器壓降流量特性的評定》對測試設備的要求。試驗泵? 選用國內產品齒輪泵，額定流量分別為150L/min、370L/min兩泵并聯，此泵具有結構緊湊、運行平穩、流量及壓力脈動小、噪音低等特點，可為試驗系統提供充足可靠的動力源，并配合電氣變頻控制可實現額定流量范圍內的無級調速。流量計系統流量計選用國內廠家質量流量計，精度為?0.15%滿足系統對流量精度、量程范圍的要求。為保證測試精度準確，系統設計為兩路測試流量段，流量段?1?測量范圍：4～50L/min，流量段2測量范圍：50～500?L/min。污染物監測儀污染度監測儀可實時顯示試驗系統油液清潔度等級，試驗人員可根據清潔度等級判斷試驗用油是否符合當前被試濾清器的試驗要求。試驗油箱采用優質工業級不銹鋼板，總容積設計為150L，有效容積125L。試驗油箱具備液位保護、溫度報警等功能。試驗管路均采用優質工業衛生級?SUS304?不銹鋼管件，且所有管接頭和管道布局時消除流動死區，使油液處于紊流狀態，可減少管路中有可能造成顆粒沉積的死角。 1.2 ?實時溫控系統試驗臺設計加溫及冷卻裝置保證試驗系統的溫度要求，設計溫度?40℃。試驗溫度可滿足?ISO?3968：2001?《液壓過濾器?壓降流量特性的評定》標準中的要求。同時冷卻散熱裝置可根據客戶現場實際情況，我們提供工業級激光冷水機可供客戶選配。 1.3 ?電氣控制系統電氣控制系統主要由硬件、軟件兩大部分系統組成，系統硬件均選用行業品牌，適用工況范圍廣，運行可靠?？刂品绞讲捎霉I級觸摸屏結合?PLC?控制，具備人機交互界面良好、操作簡單、運行穩定等諸多優點。同時可實時顯示試驗相關測試數據、儲存并?USB輸出。操控方式上采用“手動+自動”控制設置，便于后期使用過程中，對定壓定流量試驗工況參數的調定。 1.4 ?試驗臺機架試驗臺機架設計采用高強度工業鋁型材框架結構，具有重量輕、強度高、外形美觀等諸多優點。臺架選用四個單輪承載?500kg?的高強度帶墊腳的工業腳輪，即可靈活移動，又可固定支撐，經久耐用、勞固可靠。不銹鋼材質試驗面板及操作臺面更加提升產品品質，且試驗面板采用先進的激光打標技術，面積標識清晰美觀、不褪色。臺架頂部采用有機玻璃及?LED?燈管結合的節能環保采光方式，可限度的滿足客戶試驗采光需求。
