- 和利時 SM130 主控機籠（MACS?SM 系列 14 槽后出線）
SM130 是和利時 HOLLiAS MACS?SM 系列4U 高、14 槽主控機籠，后出線電纜型，集成電源、主控、I/O 于一體，適配SM202/SM203 冗余主控，是中大型 DCS 控制站核心機籠。

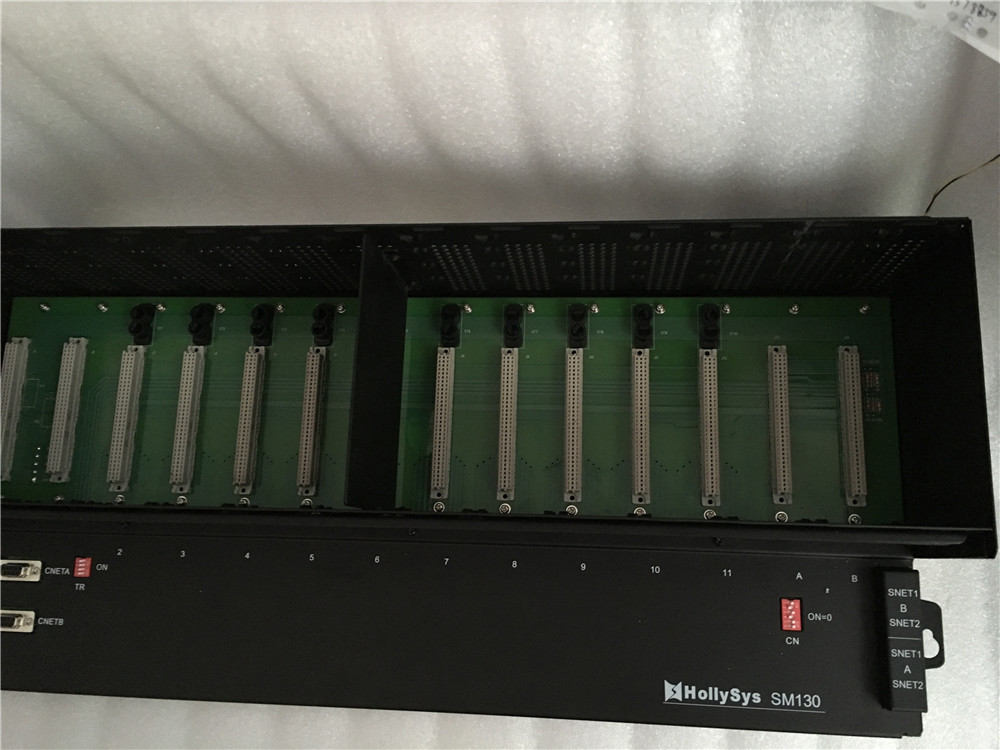

和利時SM130主控機籠
一、基本定位
型號：SM130（14 槽后出線，電纜連接型）
系列：SM120（10 槽）→ SM130（14 槽，高配）
用途：現場控制站主控機籠，雙冗余架構
適配：SM202/SM203 主控、SM900/SM902A 電源、FM/SM 系列 I/O
二、槽位分配（14 槽，從左至右）
槽 1–2：2 個冗余電源模塊（SM900/SM902A）
槽 3–12：10 個I/O 模塊（FM138、SM410/SM480 等）
槽 13–14：2 個冗余主控單元（SM202/SM203）
三、硬件結構與尺寸
尺寸：4U（177mm 高）× 19 英寸標準機架 × 深 350mm
安裝：標準機柜導軌安裝，前后開門，防塵散熱
背板：64 針歐式連接器，熱插拔，背板供電 5.1VDC
出線：后出線，10×DB25 預制電纜插座（I/O 信號）
四、前面板接口與開關
主控站號撥碼（CN）：設置控制站地址（0–125）
終端匹配開關（TR）：Profibus?DP 終端電阻（ON/OFF）
冗余以太網（RJ45×2）：系統網，連上位機
冗余 Profibus?DP（DB9×2）：控制網，連 I/O 模塊
狀態指示燈：電源、運行、故障、冗余狀態
五、后面板接口
24VDC 電源輸入：雙路冗余供電
電源故障報警輸出：干接點，告警信號
10×DB25 插座：I/O 模塊信號電纜接口
