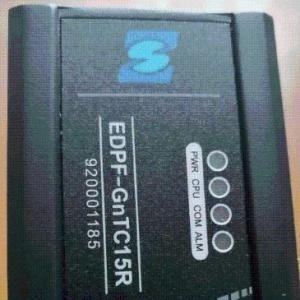

EDPF-GnTC15R國電智深16路模擬量輸入模塊
- EDPF-GnTC15R 16 路熱電偶輸入模塊
型號說明
EDPF-Gn：國電智深 GN 系列 DCS
TC：熱電偶輸入，15R：硬件版本，16 路通道，冗余設計
核心參數
通道：16 路，分組電氣隔離
適配類型：K、J、E、T、R、S、B、N 型熱電偶
模數轉換：16 位 ADC
測量精度：±0.1% FS，冷端補償精度 ±0.5℃
隔離耐壓：1500V AC
單通道采樣周期：100ms
背板供電：冗余 24VDC
功耗：≤4W
工作區間：0℃~60℃
功能特性：支持熱插拔、斷線自檢、1:1 冗余切換
主要功能
采集工業高溫測點溫度，內置硬件冷端自動補償，適配鍋爐、加熱爐、爐膛等高溫場景溫度監測。
接線規范
每路區分正負兩極對應接入熱電偶，嚴禁反接；線纜單獨敷設，屏蔽層控制柜單側接地。
同系列溫度卡對比
表格
型號 采集類型 通道數 適用溫度區間
GnTC15R 熱電偶 16 路 中高溫工況
GnRTD16 熱電阻 16 路 常溫、低溫高精度測溫
常見故障
數值偏差：檢查接線極性、冷端補償狀態
頻繁跳變：排查線路干擾，分開強弱電布線
斷線報警：核對測溫元件與端子連接完整性
