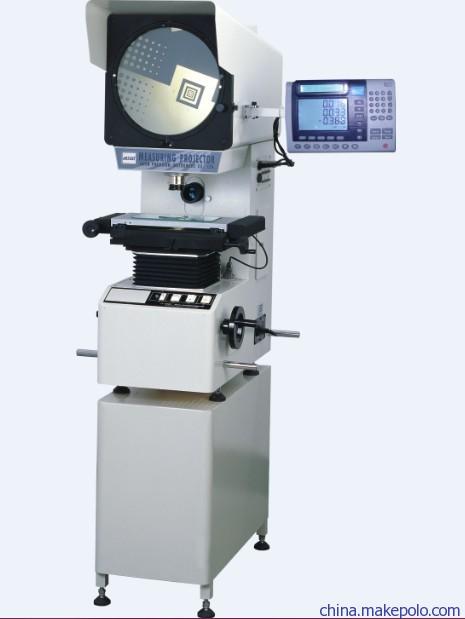

嘉騰JT-3015C JT-3020 測量投影儀

這真不是您需要的產品？
品　　牌：
嘉騰

直接提問 | 回首頁搜
出廠價：
0

主要規格：

用　　途：

【簡介】JT-3000Z系列全正像測量投影儀是光、機、電一體化的精密高效測量儀器。影像與工件完全同向，正立直觀。儀器用途： JT-3000Z系列全正像測量投影儀被廣泛應用于機械、儀表、電子、輕工等行業，以及應用于院校、研究所和計量檢定部門。該儀器能高效率檢測各形狀復雜工件的輪廊尺寸及表面形狀，如樣板、沖壓件、凸輪、螺紋、齒輪、成型銑刀等。儀器特點： JT-3000Z系列全正像測量投影儀光學系統品質優良，物鏡成像清晰，放大倍率準確。在透射光照明下，輪廓測量誤差小于0.08%；座標測量示值誤差可達(3+L/200)μm，L為被測長度(單位：mm)；儀器配有專用微型打印機和腳踏開關，數據輸出和采樣十分方便，工件影像可以是全正像也可為倒像。 JT-3000Z系列測量投影儀Z軸升降采用導軌的傳送方法，提高了其機身的穩定性及耐久性，投影儀成像清晰、放大倍率準確。儀器規格參數：型號全正像測量投影儀 JT-3015Z JT-3020Z 工作臺金屬臺面尺寸(mm) 340×152 350×170 玻璃臺面尺寸(mm) 196×96 246×120 X坐標行程(mm) 150 200 Y坐標行程(mm) 50 100 Z坐標行程(mm) 100（調焦）坐標示值誤差(um) 3+L/200 X、Y坐標數顯解析度 0.0005mm 外形尺寸(長×寬×高) 788×524×1152mm 770×550×1120mm 投影屏投影屏尺寸(mm) ￠312mm,使用范圍>￠300(刻有米字線) 投影旋轉范圍 0~360° 旋轉角度數顯解析度 1′或0.01° 測量最大高度(mm) 90 物鏡放大倍數 10X（標配） 20X（選配） 50X（選配） 100X（選配）物方視場(mm) ￠30 ￠15 ￠6 ￠3 物方工作距離(mm) 77.7 44.3 38.4 25.3 測量高度(mm) 90 數據處理系統 DP100多功能數據處理系統，全中文顯示可做多點采樣，座標旋轉，點、線、距離，角度檢測RS-232數據輸出儀器照明透射與反射照明光源為24V/150W鹵素燈（帶照明光線）儀器電源 110V/220V(AC)，50/60Hz，總功率400W 冷卻方式強制風冷(3軸流風扇) 儀器配件微型打印機、光學尋邊器等建議工作臺尺寸及承重 (長寬高：690×350×350mm) >250kg
