檢測認證人脈交流通訊錄
- 雙曲面攪拌機結構圖及安裝施工圖，廣泛運用在環保、化工、能源、輕工等行業需要對液體進行固、液、氣攪拌混合的場合，尤其適用在污水處理工作中的混凝池、調節池、厭氧池、硝化和反硝化池。
雙曲面攪拌機結構圖及安裝施工圖
應用范圍
QSJ、GSJ型系列雙曲面攪拌機是我公司引進國外技術開發的 新產品。它廣泛運用在環保、化工、能源、輕工等行業需要對液體進行固、液、氣攪拌混合的場合，尤其適用在污水處理工作中的混凝池、調節池、厭氧池、硝化和反硝化池。
型號表示：
雙曲面攪拌機結構圖及安裝施工圖結構簡介：
雙曲面攪拌機由傳動部分、葉輪、底座、吊裝系統及電控組成。見下圖：
雙曲面攪拌機結構圖及安裝施工圖 工作特性：
這是一臺可以創建大容積流量的攪拌裝置，并能以較小的動力獲得大面積循環，柔和的水流。
特的葉輪結構設計， 大限度地將流體特性與機械運動完美地結合。雙曲面葉輪的曲面是曲線沿Y軸旋轉而構成的曲面體；為了迎合水體流動，設計從葉輪的中心進水，這一方面減少了進水紊流，另一方面保證了液體對葉輪表面的壓力，從而保證整機在運動狀態下的平衡。在漸開雙狐面上均布有八條導流葉片，借助液體自重壓力做補充進水獲得的勢能與葉輪旋轉式產生的離心力形成動能，液體在重力加速的條件下沿葉輪圓周方向作切線運動，在池壁的反射作用下，形成自下而上的循環水流，故可獲得在軸向（Y）和徑向（X）方向的交叉水流。正是由于雙曲面攪拌機葉輪的結構特性和接近池底安裝的特點，決定了它在工作中可獲得理想的攪拌效果，能有效地消除攪拌死角。
見下圖：
雙曲面攪拌機結構圖及安裝施工圖產品特點：
1、攪拌效果好，無攪拌死角—流態好；
2、大比表面積葉輪，配備功率小—節能；
3、安裝靈活，維護方便—便捷
性能參數
型號
葉輪直徑（mm）
轉速（r/min）
功率（kW）
服務范圍（m）
重量(kg)
GSJ/QSJ
500
40-250
0.75-1.5
1-3
320/300
1000
30-80
1.1-2.2
2-5
480/710
1500
30-60
1.5-3
3-6
510/850
2000
20-42
2.2-3
6-14
560/1050
2500
20-40
3-5.5
10-18
640/1150
2800
20-30
4-7.5
12-22
860/1180
安裝方式
1、QSJ型安裝方式：
圖一是通過長臂汽車吊直接將攪拌機吊入指定位置；
圖二是通過池邊設定的走道橋利用手動卷揚吊裝。

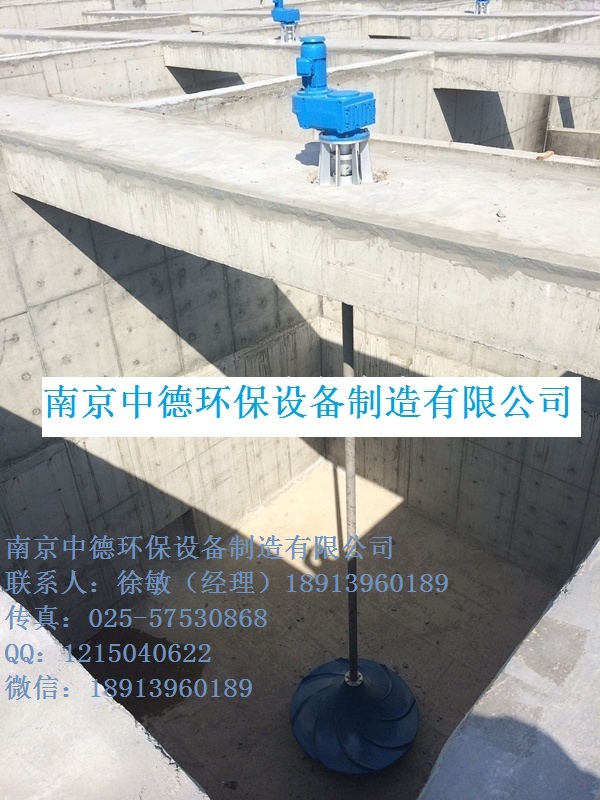

2、GSJ安裝方式：
雙曲面攪拌機結構圖及安裝施工圖注意事項：
1、安裝前要有一名合格的電工檢查電機、電器并確定轉向，葉輪離池底的 小工作距離≤300mm，且池底平整、結實、池內無建筑垃圾。
2、如果長時間不運行，重新啟動時要防止淤積造成葉輪堵塞而燒毀馬達；
3、在封閉池中要考慮到葉輪的進出口安裝尺寸。
4、注意水下電纜要固定，防止磨損。
5、使用前請詳細閱讀產品、安裝、保養和合維修說明書。
南京中德環保設備制造有限公司 采購咨詢：18913960189 徐敏（經理）025-57530868
