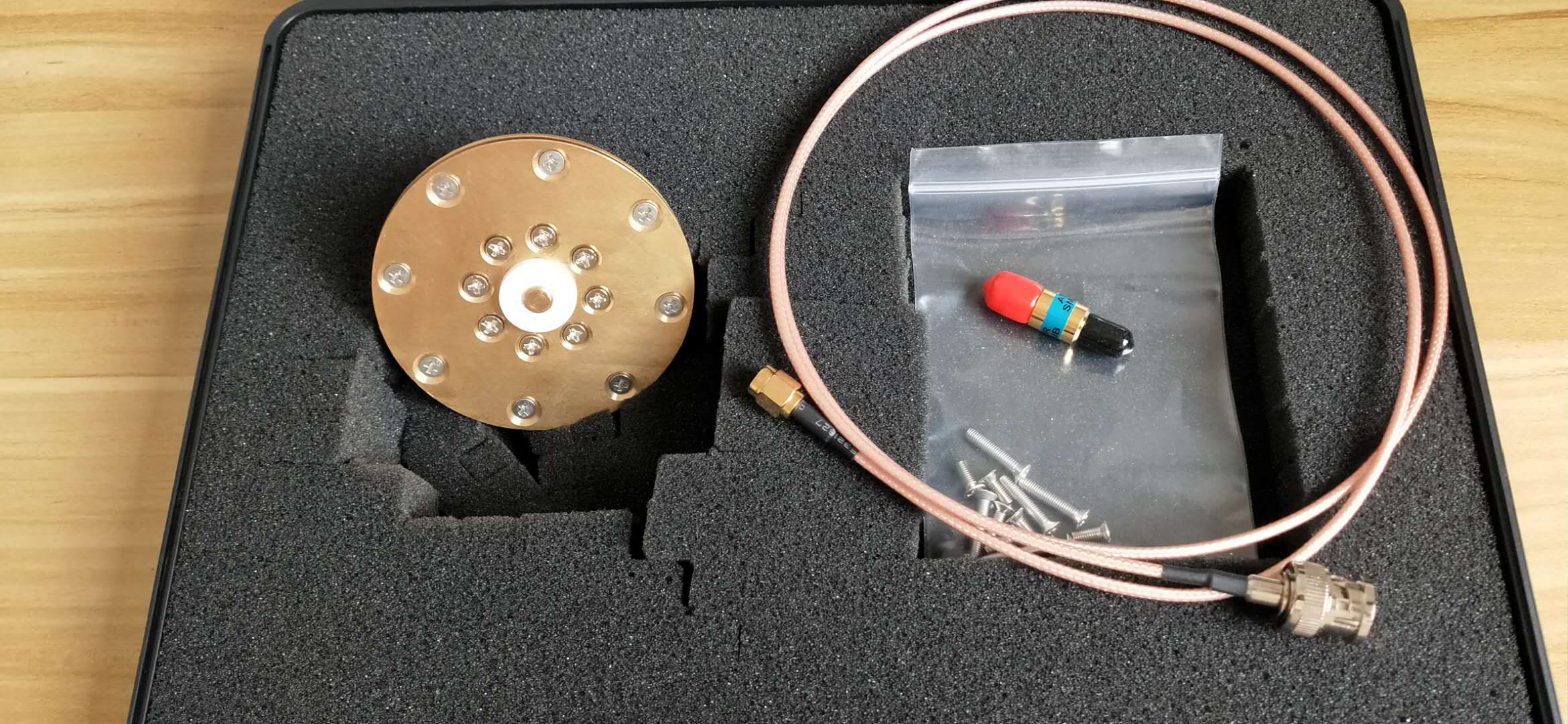

靜電放電發生器校準靶芯

這真不是您需要的產品？
品　　牌：
華瑞高

直接提問 | 回首頁搜
出廠價：
0

主要規格：

用　　途：
校準靜電放電發生器

靜電放電發生器電流波形對測試數據的影響在校準靜電放電發生器的干擾強度主要是看放電電流這個指標，這個電流指的是在特定電阻（2Ω）上產生的放電電流，校準設備在標準中有詳細的規定。對放電電流波形有著若干的要求：放電電流前沿0.7~1nS，這個數據是很重要的，但是從圖中可以看出它的第一個脈沖的上升沿陡峭程度并不完全相同，其上升沿的數值大小影響其包含的高頻成分。放電電流的峰值，這個數據也是很重要的，直接影響放電的強度，要求±10%。從時間情況來說，大部分的國產靜電放電發生器都控制不好這個指標，第一峰值超出±10%的范圍是很常見的。所以這個技術指標要重點注意，這里暫且把這個指標作為平均值來考慮，因為很多靜電放電發生器的放電穩定性很差，同一把槍，放電的穩定性有可能就超出了±10%的范圍。在靜電放電抗擾度測試中，有些產品對峰值電流的振蕩電流特別敏感，對于不同的靜電放電發生器，有些產品有特定的耐受度，只要其放電電流導數超過該產品所能承受的某個特定值，產品就會會被損壞，無法通過測試；相反，如果沒有超過這個值，產品就不會損壞。因此，放電峰值電流的振蕩電流的不同也會引起測試結果的不一致。 3、放電電流的穩定性，這也是一個比較重要的指標，絕大部分的國產靜電放電發生器的放電電流的穩定性是比較差的，標準要求10次放電里重復6次及以上，取重復的值。很多可信度比較低的報告是取10次里比較好看的那次放電，哪怕另外9次偏差很大。這使得普通使用者很難注意到的問題，較為嚴謹的測試機構才會去做一個判斷的。靜電放電電流校準標靶的作用是將靜電放電發生器輸出的電流信號經其內部的電阻輸出為電壓信號在經衰減器供示波器進行測量。在電流校準標靶的制作過程中，依照標準的要求，其結構有著嚴格的要求，其負載電阻和匹配電阻的選用保證了其電阻值固定的，但是由于電阻的引線會對影響分布電感和分布電容的大小，造成放電電流波形的尖峰陡峭程度發生變化，甚至出現震蕩，影響校準結果。因此，應盡可能的減小分布參數對校準結果的影響。除電流校準標靶的校準靶面外，其余的測量設備全部電路都裝在法拉第籠內。
