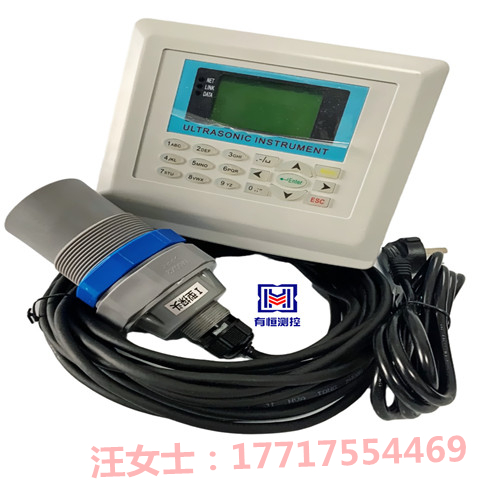

- 在渠道內安裝量水堰槽，產生節流作用，使明渠內的流量與液位有固定的對應關系。這種對應關系主要取決于量水堰槽的構造尺寸，渠道的影響減至小。儀表工作時，超聲波感器固定安裝在被測量液面上方，探頭向水面發射脈沖超聲波，聲波通過空氣到達液面，聲波被液面反射成為反射波，探頭接收反射波稱為回波。探頭下邊的校正棒也產生反射被探頭接收稱為校正波。儀表根據發射波與回波、發射波與校正波之間的時差，求出探頭到液面的距離。在與探頭到水位零液位的距離L減，即求出液位高度H。 上海有恒UHMQ系列超聲波明渠流量計由測量液位的儀表和按計量院公布的文件制作的水槽兩部分組成，液位儀表是直接測量的是渠道或者水槽內的液體高度。用于明渠測流量時，在明渠上安裝量水堰槽。量水堰槽把明渠內流量的大小轉成液位的高低。儀表測量量水堰槽內的水位，再按相應量水堰槽的水位、流量關系推算出流量。 明渠流量計技術參數 技術參數 （1）累計流量范圍：0~9999999（滿8位清零，同時累計次數加1，流量單位根據設定） 瞬時流量范圍：10L/s～10m3/s （由配用的量水堰槽的種類、規格確定） （2）流量精度：5% （3）探頭測距范圍：2m、5m、8m、10m（標配為2m，根據現場工況,可選高精度小盲區型也可以選擇更大量程型） （4）探頭盲區：0.3--0.5m（與量程而不同） （5）測距精度：±0.25%F.S（示探頭而定） （6）顯示：中文3吋ＬＣＤ （7）液位分辨率：1mm （8）鍵盤：16位鍵盤操作； （9）信號輸入：換能器（標配）、4～20mA、0～20mA、1～5V、 0～5V、RS485 （10）可選信號輸出： 一路或兩路4-20mA（標配一路4-20mA，換能器輸入時只有一路）RS485/232（支持Modbus協議）（標配）4通道繼電器輸出（繼電器觸點容量:AC:5A 250V DC:10A 120V） （11）工作電壓：AC220V或DC12~24V （12）功耗：<3W （13）儀表材質：主機材質ABS、傳感器材質ABS （14）主機外形尺寸：240mm×184mm×110mm； （15）傳感器外形尺寸：Φ65mm×119mm×G1 1/2(3m量程)、Φ74mm×137mm×M60(5-15m量程)、Φ109mm×194mm×M30(20-30m量程)； （16）傳感器安裝接口：G1 1/2(3m量程)、M60×2（5-15m量程）、M30X1.5（20-30m量程） （17）傳感器線纜：10m屏蔽線纜（可定制任意長度） （18）工作環境：常溫、常壓 （19）防護等級：主機防護等級IP53 傳感器防護等級IP65（可選更高的防護等級） （20）數據瀏覽：快速查看時、日、月、年流量記錄 （21）選項功能：支持MiniSD卡數據采集、支持無線傳輸、支持微型打印機（訂貨時選購）
