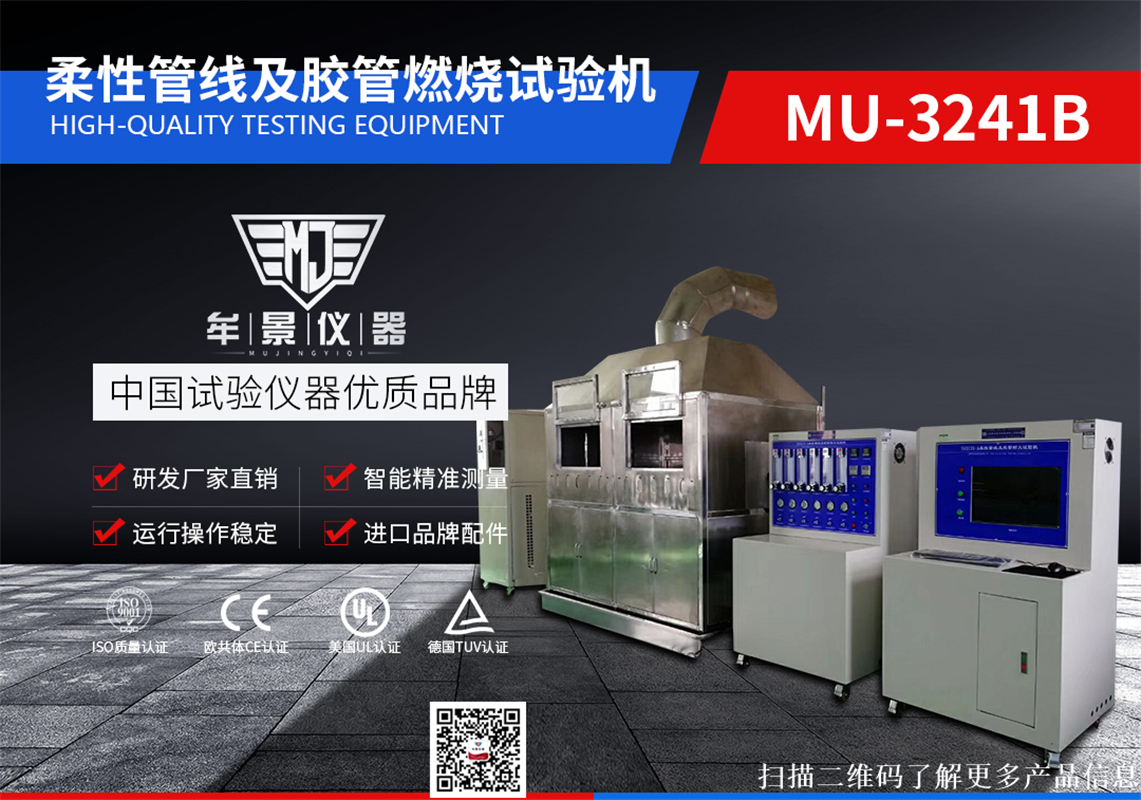

- MU3241B柔性管線及膠管耐火試驗機 一） MU3241B柔性管線及膠管耐火試驗機依據和用途 符合API Spec 16C《節流壓井系統規范》標準中10.5柔性管線試驗要求。 并符合GB/T 21477-2008 / ISO 15540：1999《船舶與海上技術 軟管組件的耐火性能試驗方法》。 該試驗用于證明柔性節流壓井管線的耐火性能試驗要求，所進行規定的5到30min的耐火試驗，在耐火試驗期間，在名義工作壓力下管線的耐火試驗結果是在試驗期間應當沒有可見的泄漏。 本試驗也可用于測定公稱通徑不小于100mm軟管組件耐火性能的試驗方法。并證明在GB/T 21476-2008 / ISO 15541：1999《船舶與海上技術 軟管組件的耐火性能試驗臺要求》所規定的試驗臺上施加一段時間火焰后，甚至在承受試驗壓力時，軟管組件具有連續緊密性。如測試軟管試件，試件軟管長度應不小于500mm。 試驗介質為水，柔性管線試驗時，應充滿高壓水，并根據制造商的選擇進行水平或豎直試驗。作為試件管線試樣長度不小于10英尺（3米）：至少應有5英尺長的柔性管線和一個端部接頭暴露在火焰或輻射中。 二）設備主要技術規格及參數： 1、試驗箱管道壓力系統： 1）測試柔性管線所需要高壓壓力系統由客戶自己提供。 2）測試膠管試驗時，試驗進水溫度和出水溫度實時監控。 3）進水壓力表、試驗管道內部壓力表各1個，刻度精度為1％。 4）調節壓力裝置1套，進水端裝有壓力調節裝置，水壓可調。 5）進水、出水管道安裝有截止閥，以防止進出水倒流。 6）管道密封裝置1套。 7）管道全部采用管徑DN25的不銹鋼水管安裝。 8）耐火試驗方法有直接火焰加熱，在加熱結束時，熱電偶指示的溫度應等于或大于704℃。 9）施加火焰溫度：試驗持續時間在試件達到試驗溫度(火焰溫度)，即熱電偶應置于管線或端部接頭外表面大約25.4mm（1in）的范圍之內，至少有兩個測量點的溫度都達到試驗溫度，一個接近柔性管線的熱電偶和一個接近接頭外表面的熱電偶，測量點的火焰溫度應等于或大于704℃。 10）膠管耐火系統需要增壓泵1臺，可調水壓*大至1.2Mpa（約12bar），主要控制管道內部的進水壓力。系統工作時，工作壓力5±0.2bar。 11）膠管耐火系統施加火焰溫度要求：試驗持續時間在試件達到試驗溫度(火焰溫度)，即兩個測量點的溫度都達到試驗溫度時開始計算。測量點3和4處的火焰溫度為（800±50）℃，增加兩個測量點1水溫應為（80±2）℃，測量點2水溫應為*大85℃。 12）膠管耐火測試：水流速可控制，如果測量點2水溫大于85度，水泵轉速需提高，如果持續大于85度10秒鐘，系統自動切斷火焰燃燒裝置。 13）用火加熱后，管線應保壓或者直到冷卻下來，或者在試驗后出現泄漏則一直降低到100KPa，在此期間柔性管線不應爆裂。 14）夾持管子固定試驗管子的燃燒架裝置1套。（增加按客戶提供圖紙制作一套） 15）試驗燃燒箱上端安裝抽風系統。 16）試驗燃燒箱容積(mm)：寬╳深╳高: 2000 ╳ 1150 ╳ 1650(加抽風系統總高約3500)。也可按客戶要求定做。 東莞市牟景儀器設備制造有限公司 歡迎您的電話咨詢，我司生產電線電纜檢測設備、塑橡膠檢測儀器、防火檢測儀器、阻燃檢測儀器、自動化檢測儀器、環境檢測儀器、力學性能檢測儀器、電工電子檢測儀器等。希望有需求的廠家或者相關部門人員與我聯系，保證品質和售后，同時給予優惠價格，并給予雙贏合作條件，真誠期待與您的合作！可提供國內多家與我司成功合作過的知名企業客戶明細供參考。我們將免費為您解答（來電提供報價單），廠家品質保證，售后完善，符合多國新標準！產品均可根據客戶要求定制！
