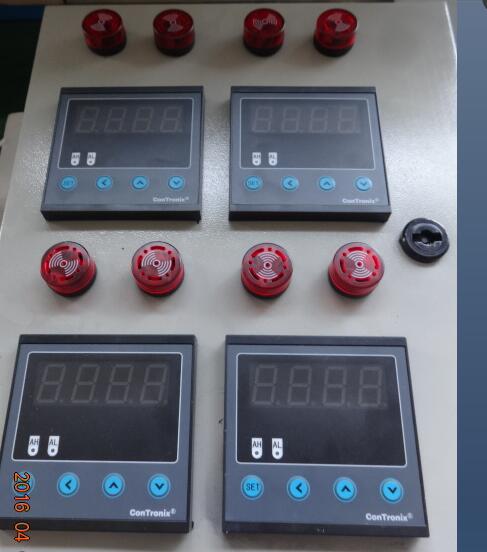

- 山東化工廠酒精罐高液位報警器 【聯系：131趙8887工1800，或者：0531-趙6865工6331】 系統工作原理及組成 2.1 工作原理 防溢流控制器是專為頂部付油系統設計的防溢流自動控制系統。系統通過防溢探桿檢測液位信號，當液位超過報警位置時，系統輸出聲光報警信號供現場工作人員及 時了解系統工作狀態，同時輸出繼電器開關信號供付油系統控制。 2.2 系統組成及功能 防溢流控制器主要由主控制器、聲光報警器、防溢探桿及接線盒組成。 1. 主控制器 A. 檢測防溢探桿液位信號； B. 向聲光報警器提供聲光報警信號； C. 向付油系統輸出繼電器開關信號； D. 防爆標志：Exd[ia]IIBT4 2. 聲光報警器 A. 提供液位的光報警指示燈； B. 提供蜂鳴器聲音報警，>90dB（30cm直線距離） 3. 防溢探桿 利用光學原理檢測油罐車艙內的液位狀況。與鶴管捆 綁式安裝，連接到主控制器，向油庫防溢控制系統提供 液位狀態信號，實現與付油系統的聯鎖控制。 A. 光學原理，整體本安設計； B. 安裝調節方便，通過鎖緊定位裝置，實現報警高度可調； C. 輸入電壓范圍廣，全數字電路設計，抗干擾能力強； D. 標配電纜線長7米。 4. 二通接線盒 延長防溢探桿電纜連接到主控制器 3 產品特點 1. 系統應用數字電路設計，性能穩定，抗干擾能力強； 2. 防溢探桿采用光學原理，整體環氧樹脂澆封，防腐、防水； 3. 防溢探桿具有故障自檢功能，更安全； 4. 提供聲光報警信號，及時了解系統工作狀態； 5. 開關量信號輸出，接口容量10A，30VDC或10A，250VAC 4 系統參數 1. 工作電壓：220VAC±10%/24VDC±10% 2. 工作電流：<20mA 3. 工作溫度：-40℃~60℃ 4. 響應時間：<1s 5. 防護等級：IP65 6. 防爆等級：Exd[ia]IIBT4 7. 報警方式：聲光報警 8. 輸出信號：繼電器輸出，常開常閉可選 接口容量10A，30VDC或10A，250VAC 5 工作狀態指示 正常狀態 當檢測的液面沒有達到報警位置時，系統處于正 常工作狀態，防溢指示燈顯示綠色，蜂鳴器不響，防 溢信號輸出正常信號。 液位報警 當檢測液位達到防溢探桿的報警位置時，系統 處于液位報警狀態，防溢指示燈顯示紅色，蜂鳴器 響，防溢信號輸出報警信號。 防溢探桿故障報警 當防溢探桿接線出現短路、斷路現象或防溢探 桿故障時，系統處于故障報警狀態，防溢指示燈顯 示黃色，蜂鳴器響，防溢信號輸出報警信號。
