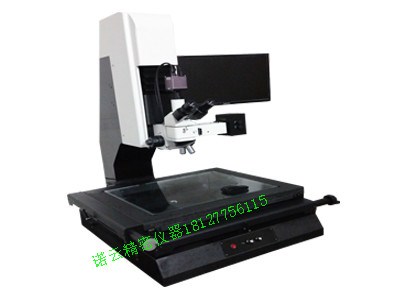

深圳5040二次元影像儀檢測儀廠家 諾云供

二次元影像儀儀軟件提供人機交互的界面。操作人員通過測量軟件觀測待測工件、設置檢測狀態、輸入輸出數據、控制影像測量儀工作臺運動、對數據進行分析。對于自動影像測量儀，測量軟件還可對工件的測量過程進行編程，從而實現批量測量。

二次元影像儀其強大功能有:

1、多點測量點、線、圓、孤、橢圓、矩形，提高測量精度；  

2、組合測量、中心點構造、交點構造，線構造、圓構造、角度構造；  

3、座標平移和座標擺正，提高測量效率；   

4、測量數據直接輸入到AutoCAD中，成為完整的工程圖；  

5、測量數據可輸入到Excel或Word中，進行統計分析，求出Ca，等各種參數；方便用戶保存，編制質量檢查報告，或作進一步的處理。 

6、記錄用戶程序、編輯指令、教導執行  

7、大地圖導航功能、快速對焦。   

8、此外，影像測量儀還可以檢測圓形物體的圓度、平面度檢測,直線度、以及弧度  

9、在影像儀下繪制的圖像，可以直接保存為dxf文件，該文件可以在autocad軟件中直接打開。  

10、影像測量儀若是在加了探針的情況下，還可以直接用探針打點然后導入到逆向工程軟件做進一步處理！軟件可以自由實現探針/影像 相互轉換! 

5040二次元影像儀規格參數

主機體尺寸：1120*840*1050

工作臺面：700*600

玻璃臺面：545*445

測量行程：500*400*250

工作距離：90

攝象機：彩色1/3″CCD

光柵尺數顯解析度：0.001

X、Y軸線性精度：（3+L/200）μm

光學目鏡：1X

放大倍數：20X-200X

變焦物鏡倍率：0.7X-4.5X

物方視場：8.2mm-1.2mm/4.1mm-0.6mm

光源系統：LED環形超亮冷光源

機臺底座、工作臺和立柱材質：高精度花崗巖

載物臺承重：25KG

儀器重量：350

電源：220V(用電設備要求接地可靠)

諾云精密儀器專業定制二次元影像儀，二次元影像測量儀，2.5次元，三次元廠家直銷！歡迎咨詢！
