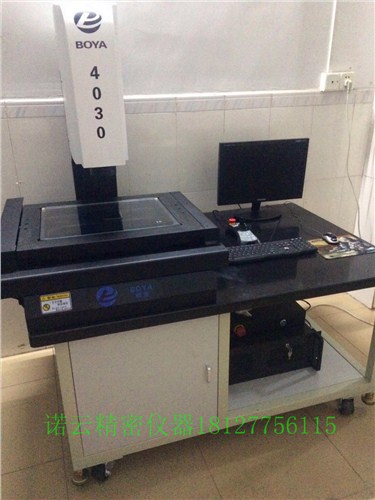

佛山4030全自動光學影像儀2.5次元影像儀廠家 諾云供

惠州市諾云精密儀器有限公司是專業生產二次元測量儀，2,5次元，三次元測量儀，全自動影像測量儀的廠家，維修定制各式光學測量儀。配置高價格低保修長，歡迎咨詢。

全自動光學影像儀特點：

高精度花崗石底座、立柱，工作臺保證用于極高的穩定性及剛性。

精密無牙傳動、靈敏可靠、無背隙、并可快速移動。

兩層工作臺設計、精密級V型導軌，保證擁有極高的機械精度。

高品質光學鏡頭和高分辨率CCD，確保擁有清晰的測量畫面。

儀器具有多種數據處理、顯示、輸入、輸出功能，特別是工件擺正功能非常實用；儀器備有RS-232接口，與電腦連接后，采用專門測量軟件可對測量繪圖形進行處理及輸出。

4030全自動光學影像儀規格參數

主機體尺寸（mm）：800*560*880

工作臺面（mm）：560*460

玻璃臺面（mm）：445*345

工作行程（mm）：400*300*150

工作距離(mm)：90

攝象機：彩色1/3″CCD

光柵尺數顯解析度(mm)：0.001

X、Y軸線性精度：（3+L/200）μm

光學目鏡：1X

放大倍數：20X-200X

變焦物鏡倍率：0.7X-4.5X

物方視場：8.2mm-1.2mm/4.1mm-0.6mm

光源系統：LED環形超亮冷光源

機臺底座、工作臺和立柱材質：高精度花崗巖

載物臺承重：25KG

儀器重量(kg)：280

電源：220V(用電設備要求接地可靠)

全自動光學影像儀軟件功能

測量功能

測量兩點間的距離,測量點到線的距離,測量線到圓的距離

測兩線平均距離,測兩圓距離,測PIN中心距

測量斑點面積,十字線畫點,十字線測兩點距離

十字線測點線距,十字線畫三點圓,十字線測兩圓距

十字線直接畫弧,十字線測角度,十字線測PIN距

十字線多點測圓

標注功能

該功能模塊主要在圖像測量區內對圖形元素進行尺寸、數據及編號進行標注。

自動測繪

框選直線 框選圓 框選橢圓 框選弧

自動點選直線 自動點選畫圓 自動點選畫弧 自動點選畫橢圓

框選點群 框選多圓 點選圓 線選點

形位公差：直線度 圓度 線輪廓度 平行度 垂直度 傾斜度

SPC功能：統計制程管制功能，主要是對測量的數據進行同步分析，以便檢測人員或品質部門掌握產品的品質現況。
