供應深圳影像儀廠家軟件校正價格 諾云供

惠州市諾云精密儀器有限公司是專業生產二次元測量儀，2,5次元，三次元測量儀，全自動影像測量儀的廠家，維修定制各式光學測量儀。配置高價格低保修長，歡迎咨詢。

影像測量儀特點：

高精度花崗石底座、立柱，工作臺保證用于極高的穩定性及剛性。

精密無牙傳動、靈敏可靠、無背隙、并可快速移動。

兩層工作臺設計、精密級V型導軌，保證擁有極高的機械精度。

高品質光學鏡頭和高分辨率CCD，確保擁有清晰的測量畫面。

儀器具有多種數據處理、顯示、輸入、輸出功能，特別是工件擺正功能非常實用；儀器備有RS-232接口，與電腦連接后，采用專門測量軟件可對測量繪圖形進行處理及輸出。

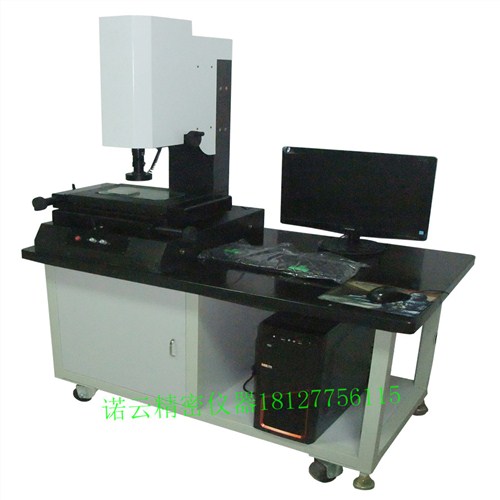

2010影像儀規格參數

主機體尺寸：620*460*880

工作臺面：360*260

玻璃臺面：245*145

工作行程：200*100*150

工作距離：90

攝象機：彩色1/3″CCD

光柵尺數顯解析度：0.001

X、Y軸線性精度：（3+L/200）μm

光學目鏡：1X

放大倍數：20X-200X

變焦物鏡倍率：0.7X-4.5X

物方視場：8.2mm-1.2mm/4.1mm-0.6mm

光源系統：LED環形超亮冷光源

機臺底座、工作臺和立柱材質：高精度花崗巖

載物臺承重：20KG

儀器重量：180

電源：220V(用電設備要求接地可靠)

二次元影像儀軟件功能

基本幾何測量：測量點、線、圓、圓弧、矩形、多邊形、橢圓等。

自動測量功能：自動尋邊測量、框選測量、篩選毛邊自動尋邊快速測量點、線、圓、圓弧等。

組合元素測量：對點、線、圓等進行組合測量，可測量圓心距、圓切線、兩線中線、中心點、垂直距離、角平分線、兩線交點等。

形位誤差測量：測量計算同心度、真圓度、直線度、位置度等形位誤差。

坐標系設定:可對原始坐標平移、坐標旋轉，針對物件進行擺正，或重設新的坐標系。

對比功能：將幾何測量的工件影像圖形以DXF格式輸出，進行對比測量；也可分別調出AUTOCAD的工程圖紙文檔與影像DXF文檔圖形進行重疊對比測量，從而檢定工件與標準圖紙之間的偏差。

自動對焦功能：設定好對焦靈敏度及精度，系統通過利用Z軸微步移動，以獲取多個清晰的Z軸斷層圖像，并將多個圖像合成一個完整圖像組合，系統根據圖像組合判定出圖像最清晰的位置；可有效的減少視覺誤差，提高測量的可靠性和重復精度的準確性。

尺寸標注功能：可在繪圖區對圖形的長度、角度、坐標、半徑等進行標注。

檢測結果輸出：圖形及測量結果可用 WORD、EXCEL、DXF、PDF等格式自由輸出。

公差設定：可對測量值進行公差設定，以檢定工件的測量值與標準尺寸之間的誤差。

2D抄數功能：可進行了逆向工程中2D/3D抄數，以便能制作標準的2D工程圖及三維模型，為其它五金塑膠模具等逆向工程開發提供了極大的空間。

測量資料統計（SPC）：可根據工件測量要求，自行編輯數據統計表。
