1概述
上海聚人公司SB稱重模塊使用指南

1.1 稱重模塊定義

   稱重模塊是種新型傳感器應用結構。它將高精度剪切梁傳感器、負荷傳遞裝置與安裝連接板等部件合為一體，既保證了剪切梁傳感器精度高、長期穩定性好的特點，又解決了因安裝不當造成稱量誤差的問題。

無論您使用的是料斗、容器還是機械平臺秤，都可利用LOCOSC的稱重模塊改造成一臺全電子秤，其關鍵在于稱重模塊獨特的機械結構設計能保證傳感器始終垂直受載，因而稱量精確，重復性好。

1.2  稱重模塊的分類

   提供兩種稱重模塊：靜載稱重模塊和動載稱重模塊。靜載稱重模塊主要適用于靜態載荷稱重場合，在這種場合下模塊所受的側向應力很小；動載稱重模塊可使用在水平?jīng)_擊力較大的場合。

1.3  稱重模塊的特點

    稱重模塊一個突出的特點在于其簡單合理的設計，沒有需焊接的部件，也不需要額外的配件，所有模塊的制造、組裝、測試都符合 ISO9001 質量標準，這將保證您方便、快速地進行安裝且調試工作很少。LOCOSC 稱重模塊能在形狀各異的物體上安裝，從而節省大量的時間和精力。

傳統的電子稱重系統，在進行靜態載荷或動態載荷稱重時，很容易受到周圍環境的干擾，影響系統稱量準確性的因素很多，一些出自系統本身，如系統的設計、安裝、標定及維護；另一些是外部因素，如上升氣流、震動、溫度的變化及地震等。LOCOSC 稱重模塊與傳統電子稱重系統相比，減少了這些因素在稱重過程中的影響，給您帶來可信的稱重結果。

2靜載稱重模塊

  SB靜載稱重模塊由頂板、底板、SB系列剪切梁稱重傳感器、傳感器承壓頭及支撐螺栓等部件構成（如圖 2－1 所示）。在稱量時，載荷作用于頂板，通過傳感器承壓頭施加到傳感器上。

模塊的容量依據其所用傳感器而定，稱重模塊的容量有 0.5t、 1t、 2t、 5t、 10t 。

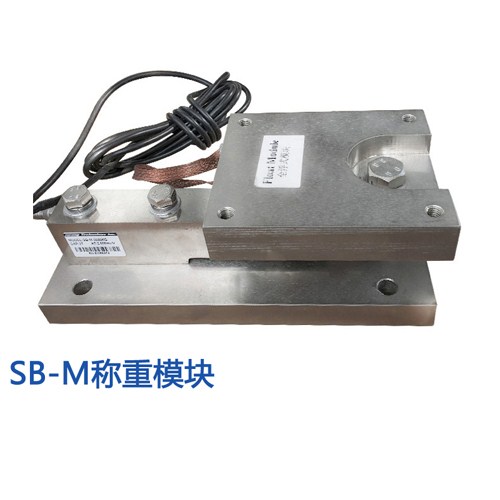

模塊1
圖 2－1 SB 靜載稱重模塊

2.1 SB靜載稱重模塊的結構類型

SB 靜載稱重模塊根據傳感器的不同組裝方式可分成三種類型，分別稱為固定式模塊、半浮動模塊和浮動式模塊。這三種類型模塊的組合可使稱重系統免受熱脹冷縮的影響，保證傳感器的受力點不變。如果容器的支撐腳多于 3 個，可以添加浮動模塊。

2.1.1 固定式模塊

如圖 2－2 所示，固定式模塊通過一固定點連接傳感器和頂板，使傳感器不能平移，但可以圍繞固定點旋轉。在系統中，剛性管道和電氣連接必須放在固定式模塊附近，以確保準確稱量。

2.1.2 半浮動模塊

如圖 2－3 所示，半浮動模塊阻止秤體圍繞固定式模塊轉動，但

允許秤體因熱脹冷縮而產生徑向移動，減少由此而導致的稱量誤差。頂板在切線方向受限位以防止秤體的轉動。

2.1.3 浮動式模塊

如圖 2－4 所示，浮動式模塊只承受垂直載荷，其頂板相對于傳感器可以做任何方向的移動，移動幅度受支撐螺栓頭與沉孔間隙的限制。

注意：一套簡單的稱重系統必須由一只固定式模塊，一只半浮動模塊及一些浮動式模塊組成。另外，半浮動模塊必須安裝在固定模塊的對角上且其自由軸指向固定式模塊（見圖２－５）。

2.2 支撐螺栓

支撐螺栓的主要作用是抵御上抬力和傾覆力，另外它還能防止傳感器在運輸和安裝過程中受力。注意：模塊安裝好以后，應松開螺栓上部的螺母，使容器的作用力傳遞到傳感器上。

如果容器是空的，支撐螺栓可作千斤頂使用。只須逆時針擰動螺栓上部的螺母，將頂板往上頂，就可以進行傳感器的更換和維護。松開螺母降下頂板，則重新恢復到使用狀態。

2.3 秤體的熱脹冷縮

靜態秤體，如容器和料斗等，通常都是鋼制的，且結構非常緊湊，以維持承載點之間的聯系。這些秤體在溫度變化時會膨脹和收縮，對于傳統的稱重系統而言，應考慮熱脹冷縮帶來的影響。有了SB靜載稱重模塊，可以比較大限度地消除這個影響。因?yàn)檎麄€系統只有一個傳感器是剛性連接（固定式模塊），秤體可以通過其他的浮動式、半浮動模塊來承受膨脹和收縮（如圖 2－5 所示）。

秤體熱脹冷縮只會對模塊的頂板產生影響，傳感器承壓頭依然保持垂直，這樣載荷就能重復地作用在傳感器的相同位置。傳感器的盲孔設計確保其只受到垂直載荷，而免受其它方向作用力的影響。
