液化氣脫硫-原理-腐蝕原因-章甫供

液化氣脫硫原理

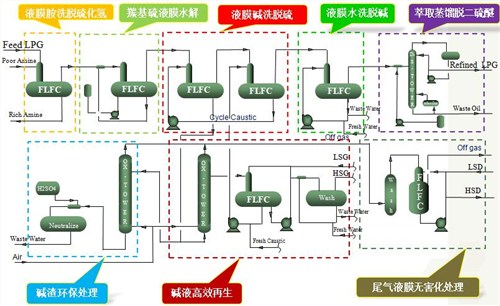

采用組合工藝對液化氣進(jìn)行脫硫，以保證：催化液化氣，產(chǎn)品總硫不超過10mg/Nm3，30萬噸規(guī)模裝置排放堿渣量不超過120噸/年；焦化液化氣、飽和液化氣，產(chǎn)品總硫不超過50mg/Nm3，10萬噸規(guī)模裝置排放堿渣量不超過150噸/年。

可針對各裝置原料液化氣中硫形態(tài)及其含量的實際工況，及產(chǎn)品質(zhì)量要求的不同，對各組合單元進(jìn)行選配。

液化石油氣精脫硫過程中產(chǎn)生腐蝕的原因:

以加入硫醇和HS的石油醚為液化石油氣(LPG)的模擬原料，在固定床反應(yīng)器中采用催化氧化的方法考察了LPG精脫硫過程中產(chǎn)生腐蝕的原因、影響精脫硫產(chǎn)物腐蝕性的因素以及硫化物的氧化反應(yīng)機(jī)理。實驗結(jié)果表明，影響精脫硫產(chǎn)物腐蝕性的主要因素為HS含量和反應(yīng)溫度，其次是液態(tài)空速，氧含量(實際供氧量與硫醇氧化理論需氧量的比值)對精脫硫產(chǎn)物腐蝕性的影響相對較小;反應(yīng)溫度越高，精脫硫產(chǎn)物腐蝕性越小;精脫硫產(chǎn)物腐蝕性隨HS含量的增加而增大。較佳反應(yīng)條件為:反應(yīng)溫度50 ℃、液態(tài)空速2 h、氧含量1.1。在較佳反應(yīng)條件下，當(dāng)精脫硫產(chǎn)物銅片腐蝕級別合格時，原料中HS上限含量約為17 μg/g。HS含量高于17 μg/g時，硫化物的氧化反應(yīng)產(chǎn)物含有較多的多硫化物、膠狀單質(zhì)硫和少量的硫代***鹽;HS含量低于17 μg/g時，硫化物的氧化反應(yīng)產(chǎn)物為短鏈多硫化物和硫代***鹽。

液化氣脫硫-原理-腐蝕原因-章甫供
