一、 產品概述

產品構成的描述及結構特點（結構概要說明）：

本產品由接線系統，電子控制系統，半導體開關器件與散熱系統，絕緣系統四部分組成。

1) 接線系統，由直流控制電壓輸入接線柱，工頻交流電壓的電壓輸出接線柱構成。

2) 電子控制系統。由輸入（恒流）控制電路，光電耦合與電隔離電路構成。

3) 半導體開關器件與散熱系統由雙向可控硅、散熱鋁板構成。

4) 絕緣系統。由電子陶瓷絕緣片，環氧樹脂，PBT外殼構成。

5) 產品型號及約定發熱電流： GTJ48-10～40A

6) 框架絕緣材料名稱及編號：PBT201G30-202

7) 外形尺寸：   長×寬×高 62×43.5×33mm （帶安全罩）

二、 產品型號

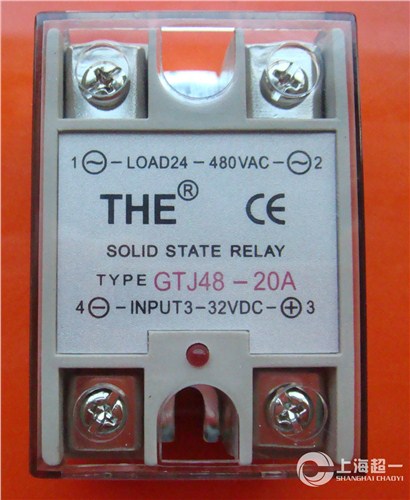

GTJ48-10A

GTJ48-20A

GTJ48-25A

GTJ48-30A

GTJ48-40A


三、固態繼電器參數

   輸入參數 (Input data)

(1) 輸入控制電壓（Input control voltage）:      3~32VDC

(2) 輸入關斷電壓（Input off voltage）:     1VDC

(3) 輸入開啟電流（Input on voltage）:     5mA

(4) 輸入控制電流（Input control current）:       <25 mA

輸出參數 （Output data）

(1) 額定工作電流（Rated operational current）: 10～40A

(2) 額定工作電壓 (Rated operational voltage) :  24～480VAC

(3) 通態壓降(UON):    ≤1.3VAC

(4) 斷態漏電流(IOFF):   < 5mA

四、固態繼電器電路應用圖



五、固態繼電器的使用和安裝

1、環境要求：固態繼電器的存貯和工作場所應干燥、通風、無塵、無腐蝕性氣體。工作環境范圍為―30℃～+80℃。

2、固態繼電器的安裝步驟

 DIYI步：把散熱器和風機按通風要求安裝好。

 第二步：在固態繼電器導熱底板表面與散熱器表面均勻涂覆一層導熱硅脂，接著用兩個螺釘把繼電器固定于散熱器上，注意用力要均等。

 第三步：用接線端頭環帶將銅線扎緊，以免接觸不良而附加發熱，然后套上絕緣熱縮管，用熱風或熱水加熱收縮。

 第四步：將接線端頭平放于繼電器電極上，用螺釘緊固，確保良好的平面壓力接觸。

3、注意事項

根據負載性質及負載額定電流固態繼電器比較大輸出電流參考值，進行如下選取：

（1）阻性負載：固態繼電器比較大輸出電流應為負載額定電流的2倍以上。

（2）感性負載：固態繼電器比較大輸出電流應為負載額定電流的3倍以上。

（3）若負載電流變動較大，選取固態繼電器時，電流倍數適當增加。

（4）保證整個運行過程中，負載實際工作電流不能超過固態繼電器的額定電流。

（5）為了防止負載回路出現短路，客戶在使用時必須在固態繼電器負載回路中安裝保險絲。

4、散熱器的選擇

散熱條件的好壞，將直接影響繼電器的可靠性和安全，不同型號的繼電器在其額定電流工作狀態下，所需安裝散熱器、風機的規格及尺寸。
