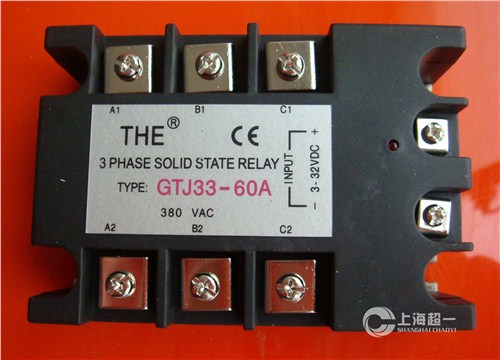

無錫天豪固態繼電器GTJ33-60A 無錫天豪代理商批發  超一供

本產品由接線系統，電子控制系統，半導體開關器件與散熱系統，絕緣系統四部分組成。 1） 接線系統，由直流控制電壓輸入接線柱，三相交流電壓的電壓輸出接線柱構成。 2） 電子控制系統。由輸入（恒流）控制電路，光電耦合與電隔離電路構成。 3） 半導體開關器件與散熱系統由單向可控硅、散熱銅板構成。 4） 絕緣系統。由電子陶瓷絕緣片，環氧樹脂，PBT外殼構成。 5） 產品型號及約定發熱電流： GTJ33-50～100A 6） 框架絕緣材料名稱及編號： PBT201G30-202 7) 外形尺寸： 長×寬×高108.5×76×41mm（帶安全罩）
固態繼電器參數

   輸入?yún)?shù) (Input data)

(1) 輸入控制電壓（Input control voltage）:      3~32VDC

(2) 輸入關斷電壓（Input off voltage）:     1.2VDC

(3) 輸入開啟電流（Input on voltage）:     5mA

(4) 輸入控制電流（Input control current）:       <25mA

輸出參數 （Output data）

(1) 額定工作電流（Rated operational current）: 50~100A

(2) 額定工作電壓 (Rated operational voltage) :  24-800VAC

(3) 通態壓降(UON):    <1.5VAC

(4) 斷態漏電流(IOFF):   < 10mA
