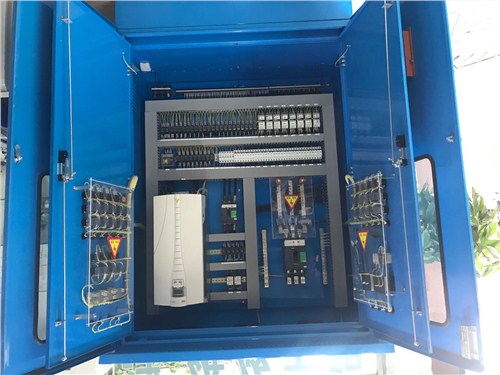

江蘇PLC編程控制柜圖片-原理-蘇靖供

  當PLC投入運行后，其工作過程一般分為三個階段，即輸入采樣、用戶程序執行和輸出刷新三個階段。完成上述三個階段稱作一個掃描周期。在整個運行期間，PLC的CPU以一定的掃描速度重復執行上述三個階段。
   輸入采樣階段?在輸入采樣階段，PLC以掃描方式依次地讀入所有輸入狀態和數據，并將它們存入I/O映象區中的相應得單元內。輸入采樣結束后，轉入用戶程序執行和輸出刷新階段。在這兩個階段中，即使輸入狀態和數據發生變化，I/O映象區中的相應單元的狀態和數據也不會改變。
  因此，如果輸入是脈沖信號，則該脈沖信號的寬度必須大于一個掃描周期，才能保證在任何情況下，該輸入均能被讀入。 (二)用戶程序執行階段在用戶程序執行階段，PLC總是按由上而下的順序依次地掃描用戶程序(梯形圖)。
  在掃描每一條梯形圖時，又總是先掃描梯形圖左邊的由各觸點構成的控制線路，并按先左后右、先上后下的順序對由觸點構成的控制線路進行邏輯運算，然后根據邏輯運算的結果，刷新該邏輯線圈在系統RAM存儲區中對應位的狀態;或者刷新該輸出線圈在I/O映象區中對應位的狀態;或者確定是否要執行該梯形圖所規定的特殊功能指令。
   即，在用戶程序執行過程中，只有輸入點在I/O映象區內的狀態和數據不會發生變化，而其他輸出點和軟設備在I/O映象區或系統RAM存儲區內的狀態和數據都有可能發生變化，而且排在上面的梯形圖，其程序執行結果會對排在下面的凡是用到這些線圈或數據的梯形圖起作用;相反，排在下面的梯形圖，其被刷新的邏輯線圈的狀態或數據只能到下一個掃描周期才能對排在其上面的程序起作用。

蘇靖機電成立于2004年， 15年專注電氣工程、工業電氣成套高端控制柜訂制專家。為要求嚴格的新興行業開發高品質的電氣化、自動化、數字化工業電氣配置工程解決方案。定制PLC控制柜，變頻柜、軟啟動柜、低壓配電柜、動力控制柜電控成套等。產品適用于環保、水處理、設備制造、電子、醫院、水泵排水自動起停系統，風機馬達自動運行控制系統、建筑智能化、潔凈廠房、節能控制系統、樓宇自動化控制、暖通空調設備、智能換熱供水系統及機電自控成套設備各種行業安裝、調試。蘇靖想你所想，應你所需。
合作單位
蘇州博世、無錫索尼、三安光電、羅氏制藥、蘇州明治乳業、大陸馬輪胎、合肥大桐藥業、優利訊、日芯光伏、常熟豐田汽車、施邁賽、電氣硝子玻璃、上海市歷史博物館、廣州富士康、華為、三安光電、哈爾濱楓葉小鎮五星酒店、上海虹源盛國際文化城、上海宏文學校、環球金融中心大潤發、歐尚超市、便利蜂連鎖店等
蘇靖的使命：
為客戶提供持續優質的服務
為同仁搭建自我實現的平臺
為社會創造利益大眾的價值
