- 銷售溫州管式果汁飲料果酒高溫瞬時殺菌機設備天匯供

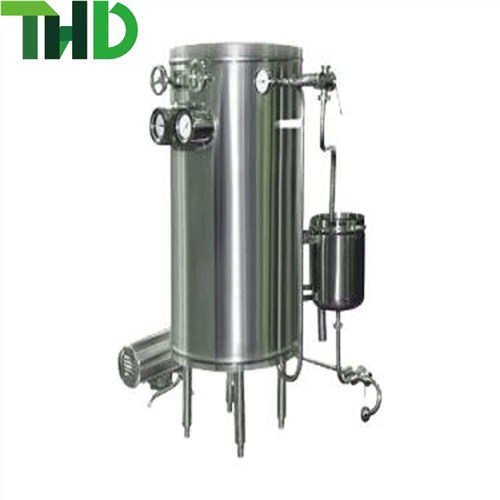

一、設備用途及概述一、 鮮奶、飲料超高溫瞬時滅，菌機用途及概述天匯機械專業制造加工-本設備適用于鮮乳、果汁、飲料、棒冰、及冰淇淋漿料、醬油、豆漿、煉乳、酒類等液體物料的瞬時滅，菌，也可以用于流體藥料的滅，菌、效果十分明顯。本設備的進料與出料均采用三通旋塞，流量可以根據需要調節，使用可靠。二、產品特征功能及特征二、 鮮奶、飲料超高溫瞬時滅，菌機功能及特征本設備與物料接觸部分，全部采用不銹鋼0Cr18Ni9制造，雙套盤管用專用機床加工，內表面光潔，從而使液料通過雙套盤管時形成均勻的液層，加熱十分均勻。本設備的進料與出料均采用三通旋塞，流量可以根據需要調節，使用可靠。
設備特點：
1、連續生產，滅，菌時間極短。
2、由于受熱時間短可獲得優質產品。
3、由于采用超高溫滅菌，故滅菌效果特佳。
4、與離心泵或高壓均質機串聯使用，應用范圍很廣，適宜于高粘度物料的滅，菌。
5、由于設計上采用有冷熱料的熱交換器具有廢熱利用的經濟效果，故蒸汽消耗量小。
三、主要技術參數表型號
TH-UHT-1
TH-UHT -2
TH-UHT-4
TH-UHT-6
處理能力
0.5～1t/h
1.5～2t/h
3～4t/h
5～6t/h
滅，菌溫度
115～135℃
蒸汽壓力
<0.78MPa
滅，菌時間
4～6S
進料溫度
<45℃
出料溫度
<65℃
蒸汽消耗量
<0.12Kg/L
<0.15Kg/L
<0.15Kg/ L
<0.20Kg/L
電機功率
1.5kW
2.2kW
3kW
4kW
外形尺寸
1200×920×1650
1300×1100×1700
1600×1200×1800
1940×1400×2000
占地面積
1.104m2
1.43m2
1.92m2
2.716m2
四、設備使用與保養四、鮮奶、飲料超高溫瞬時滅，菌機使用與保養1、定期檢查疏水器，以防蒸汽凝結水排除受阻。
2、經常檢查安全閥，壓力表及溫度表是否失靈。
3、如發現供料泵泄漏嚴重應及時檢修，必要時調換端面軸封件。
4、如與均質機同時使用，可選作3WR-1.5型高壓泵配套，并按說明書要求維護保養。
5、如果在冬季停用期間有受凍可能地區使用本設備時，應把管道中的水排盡或用1%的堿液充滿管子。
6、管道的接頭及旋塞應經常檢查是否嚴密，不致泄漏或混入空氣，因為物料中帶入空氣將會加速形成管壁積垢。
7、設備不用時，蒸汽閥應開啟，以利今后使用。
8、供料泵的電機軸承應每年清洗，并更換潤滑油，用量不能過多，只要充滿軸承殼一半就行。
9、供料泵不允許在無液體時空轉。
10、突然停電故障的排除。
圖4的裝置是用來排除突然停電所發生的故障的，在正常生產時， 應關閉進水和放水截止閥，讓冷凝水從疏水器中排出，如發生突然停電時，則要迅速關閉蒸汽閥，開啟放水截止閥，待放凈高溫桶內的蒸汽后才關閉，這時應立即開啟進水截止閥，讓自來水進入高溫桶，這樣就能有效地防止物料在盤管中由于受阻而繼續加溫的焦化積垢現象。待來電時，關閉進水截止閥，開啟放水截止閥，放凈高溫桶內的積水，然后關閉，開啟蒸汽入口截止閥恢復正常生產。五、工作原理五、 鮮奶、飲料超高溫瞬時滅，菌機工作原理：
一般物料由離心泵泵入滅，菌機中冷熱料熱交換裝置中而得到預熱，再經過充滿高壓的高溫桶，物料被迅速加熱到殺菌溫度并在此前后保持約3秒，其中的微生物及酶類很快被殺滅。物料出高溫桶后通過與冷料的熱交換獲得冷卻，一般溫度低于65℃。如果下道工序需要提高溫度則可通過調節角式截止閥或循環等途徑達到要求，反之則通過接入冷卻水來降低出料溫度。出料通過節流閥控制，此閥能使在維持一定壓力下物料的沸點高于比較高溫度。正常生產時調節此閥，由泵的推動力克服彈簧壓力而產生背壓控制流量，在清洗滅，菌機時則應全部開啟。循環貯槽可用來配制酸堿溶液，對盤管內壁積垢進行有效清洗。由于同時采用不銹鋼三通旋塞，流量可以得到適當調節。
六、包裝清單六、鮮奶、飲料超高溫瞬時滅，菌機隨機附件：1、產品使用說明書 2，產品質量合格證書 3、壓力表 4、安全閥 5、閘閥蒸汽進口 6、溫度計
天匯承接工程項目天匯承接工程項目應用領域：中藥提取濃縮系統設備 乳/食/飲品設備 生物發酵系統設備
肉制品系統設備 豆制品系統設備 粉針/頭孢系統設備
大輸液/水針劑系統設備 大輸液滅，菌設備 處理/環境工程設備
血液制品系統設備 原料/合成系統設備 潔凈管道工程設計安裝

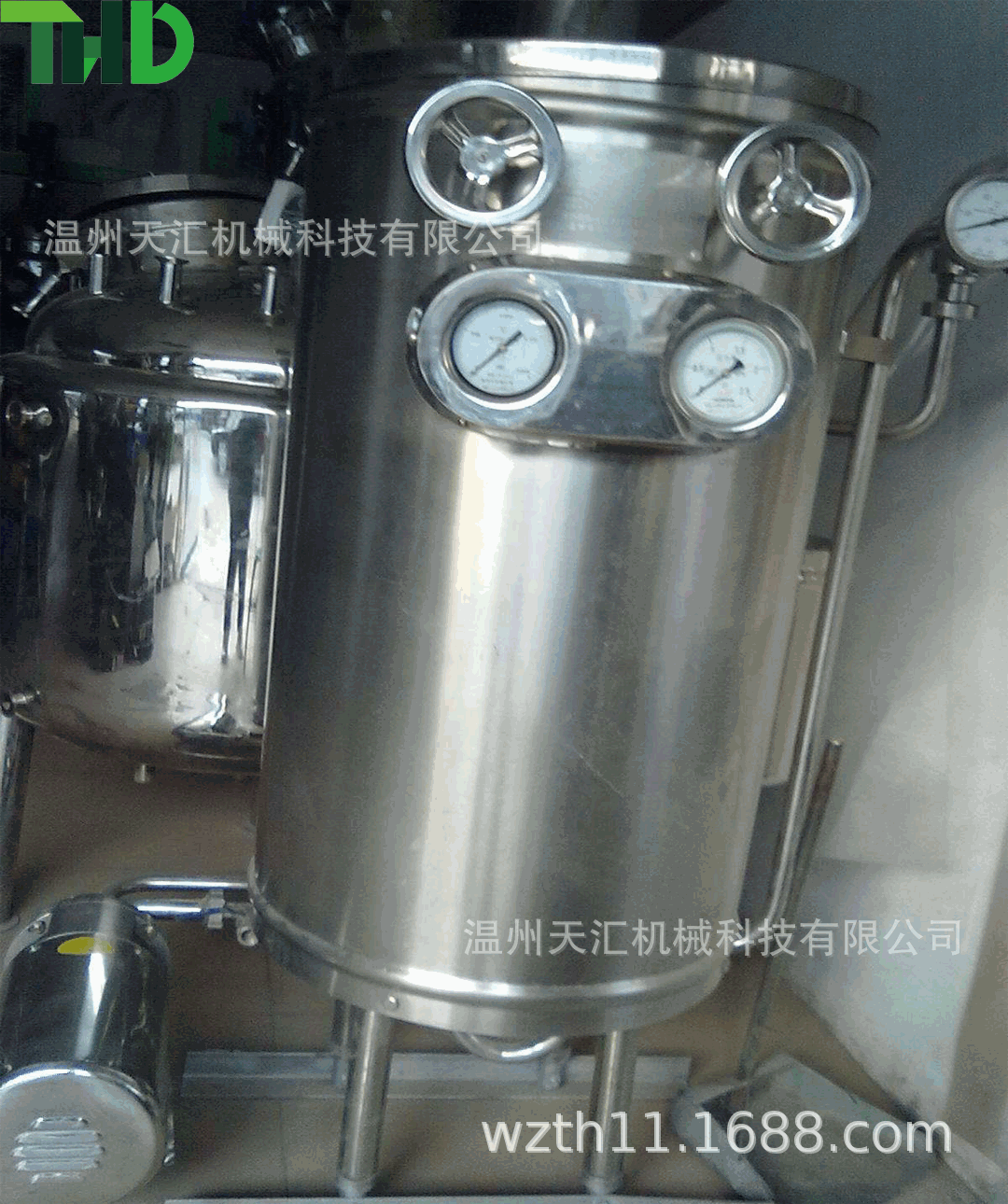

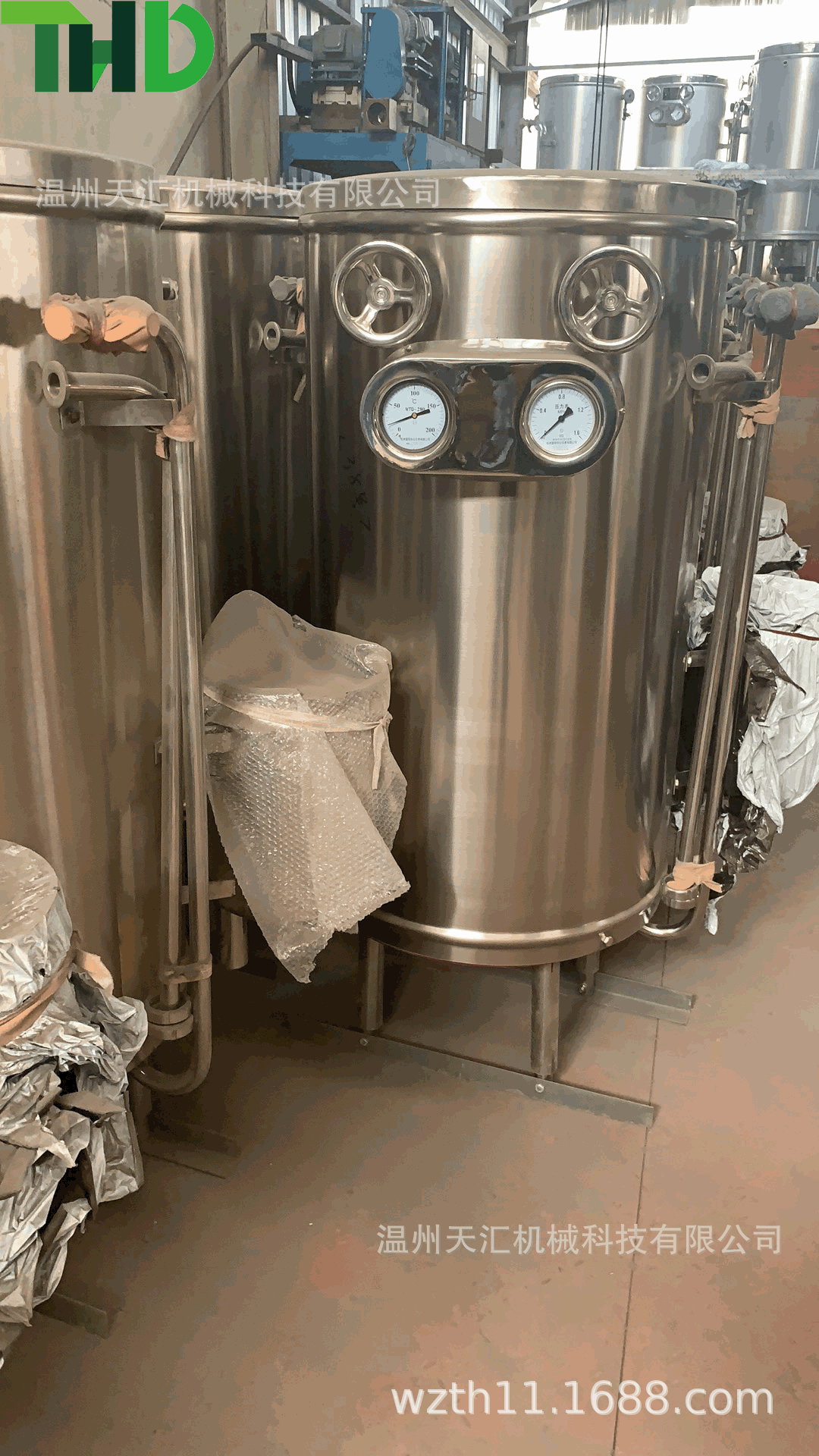

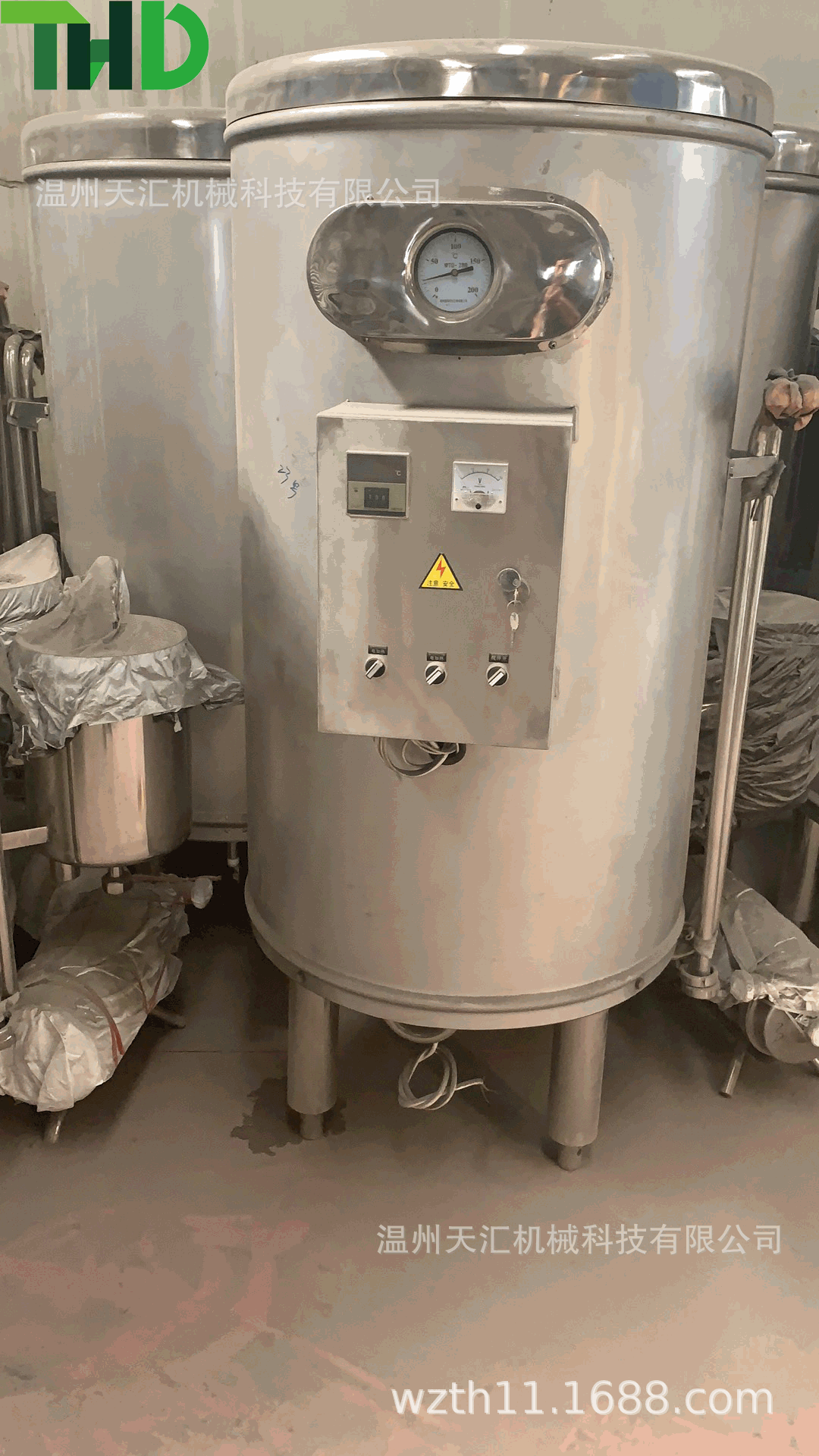

產品實拍
產品運輸
1、本設備采用單體吊運。2、吊具和吊運設備的吊運能力要設備的重量相適應。3、選擇合適的吊運點。4、吊裝時，不得直接使用鋼纜，可用吊繩或用布、棉紗等保護表面后起吊。5、吊具的放置一定要正確以確保吊裝平穩。6、請檢查吊具的完整性。7、在搬運、吊裝時，要特別注意保護，不得碰撞。8、請確認吊運設備的吊運能力。9、裝運量不準超過運輸工具的額定載重量。10、設備請勿置放在酸堿環境中，防止腐蝕。關于售后本公司本著“以優質的產品，髙效的服務，持續的滿足客戶要求”為宗旨，鄭重向您承諾：
1、所有設備質保期一年，自驗收合格日起開始計算。
2、工程安裝維修：自設備交付日起，我們提供終身免費技術支持（包括技術咨詢及技術人員的支持）。一旦接到設備故障電話，快速響應，30分鐘內確定解決方案并回復客戶，在交通條件允許的情況下，安排售后工程服務人員以最短時間（一般不超過24小時）趕到用戶生產現場，即刻進行維修。對設備出現的一般問題，在2個日歷日內解決，較大問題解決時間不超過5個日歷日。
3、質保期內，我們對設備實行三包：根據質量問題的嚴重程度進行包修、包換、包退。質保期內正常操作情況下造成的質量問題，全部維修費用（差旅費、人工費、配件費等）由我們承擔。人為操作不當造成的質量問題，我們僅收取配件費用。
4、質保期后，我們提供有償維修服務（僅收取差旅費和配件費），零配件和易損件保證以比較好惠的價格優先供應。
如客戶出現質量問題，請填寫質量反饋單（見附件），我們會及時和您取得聯系。詳細產品報修期限及細則，請以每臺產品保修卡為準。在法律允許的范圍內本公司擁有最終解釋權
