CXQ611F-16P不銹鋼氣動三片式球閥廠家直銷
川熙流體設備（上海）有限公司是專業的隔膜閥制造廠商。我們的隔膜閥采用PROE三維制作數控精密加工，產品故障率低性能優良。主要產品有氣動隔膜閥、衛生級隔膜閥、塑料隔膜閥、襯膠隔膜閥、電動隔膜閥系列產品可配套閥門位置反饋器、電磁換向閥、閥位控制器與PLC、DCS、PID自動化系統連接遠程控制。
產品廣泛應用于污水處理設備、垃圾滲濾液處理設備、DTRO膜設備、發酵罐、配制罐、灌裝機、冷凍干燥設備、無菌過濾器、制水設備、PW、WFI輸送與分配無菌超濾機、無菌流體輸送及CIP、SIP等、食品飲料、流體設備、釀酒、化工、電廠、鋼廠、污水處理廠等。
我們采用工廠直銷模式全國無代理商，所有產品均由我們工廠直接銷售送到您手中，省略中間環節，讓客戶節約采購成本，使產品市場競爭力更強。讓客戶感受專業制造的優良品質、以及售前售后的良好服務。

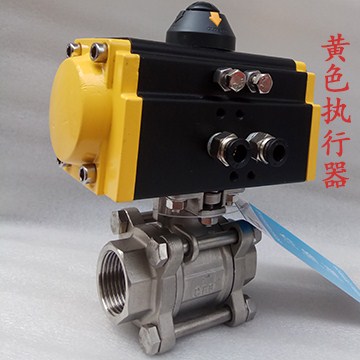

氣動不銹鋼球閥是不銹鋼球閥配上氣動執行器。氣動執行器的執行速度相對較快，并且不需要工人親力親為，在很大程度上節約了人力資源以及時間。
發展演變與工作原理
氣動不銹鋼球閥是由截止閥演變而來。它具有相同的旋轉90度提動作，不同的是旋塞體是球體，有圓形通孔或通道通過其軸線。球面和通道口的比例應該是這樣的，即當球旋轉90度時，在進、出口處應全部呈現球面，從而截斷流動。
只需要用氣旋轉90度的操作和很小的轉動力矩就能關閉嚴密。完全平等的閥體內腔為介質提供了阻力很小、直通的流道。通常認為球閥zui適宜直接做開閉使用，但近來的發展已將球閥設計成使它具有節流和控制流量之用。球閥的主要特點是本身結構緊湊，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等。球閥閥體可以是整體的，也可以是組合式的。現實作用
的工作原理是靠旋轉閥戀來使閥門暢通或閉塞。氣動球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構 簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到***的應用。
氣動球閥和旋塞閥是同屬一個類型的閥門，只有它的關閉件是個球體，球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。
絲口氣動球閥在管路中主要用來做切斷速度快、分配和改變介質的流動方向。絲口氣動球閥是近年來被***采用的一種新型閥門，它具有以下優點：
1． 流體阻力小，其阻力系數與同長度的管段相等。
2． 結構簡單、體積小、重量輕。
3． 緊密可靠，目前球閥的密封面材料***使用塑料、密封性好，在真空系統中也已***使用。
4． 操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5． 維修方便，氣動球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6． 在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7． 適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
氣動球閥已廣泛應用于石油、化工、發電、造紙、原子能、火箭等各部門，以及人們日常生活中。
技術參數
1.閥門參數公稱通徑 DN(mm)
6-100
公稱壓力 PN(MPa)
1.6
公稱壓力 PS(MPa)
強度試驗
2.4
密封試驗
1.8
材料 \ 材料代號
C
P
R
主要零件
閥體
WCB
CF8 304
CF8M 316
球體
WCB
CF8 304
CF8M 316i
閥桿
2Cr13
0Cr18Ni9Ti
0Cr17NiMo2
密封圈
增強聚四氟乙烯 對位聚苯
填料
聚四氟乙烯 柔性石墨
適用工況
適用介質
水、蒸汽、油品
硝酸類
醋酸類
適用溫度
-28 ℃ -300 ℃
氣動裝置
型號
OBD 系列
氣源壓力
0.4-0.7MPa
執行標準
設計制造
結構長度
法蘭尺寸
壓力溫度
試驗檢驗
GBT/12238
Gb12221
/
GB/T13927
GB13927
2.零件材質表
序號
零件名稱
材質
1
螺栓
不銹鋼 304
2
接頭
不銹鋼 CF8、CF8M
3
閥座
PTFE
4
球體
不銹鋼 304、316
5
閥體
不銹鋼 CF8、CF8M
6
螺母
不銹鋼 304
7
閥桿
不銹鋼 304、316
8
墊片
PTFE
9
填料
PTFE
10
壓蓋
不銹鋼 304、316
11
連接支架
不銹鋼 CF8
12
連接套
不銹鋼 304
13
螺栓
不銹鋼 304
14
氣動執行器
鋁合金
15
位置指示器
塑料
外形尺寸
DN
尺寸Size(mm)
L
D1
D2
H
15
75
15
21.8
42
20
80
20
27.3
49
25
90
25
34
58.5
32
110
32
42.8
63
40
120
38
48.9
71
50
140
50
61.4
78
65
185
63.5
74
100
80
205
76
90
109
100
240
100
115.4
140
注：以上技術參數和外形尺寸僅供參考，具體參數根據工況的不同而定，需咨詢本公司索取zui新數據
川熙流體為您提供氣、液、固流體過程控制閥定制服務——根據您的工況管路需求，定制專屬您的閥門設備！按需定制的產品故障率更低，保證了閥門在工業控制過程中的穩定性。我們以優質的（AAAAA產品+AAAAA服務）及合理的價格，歡迎新老客戶前來咨詢洽談！
