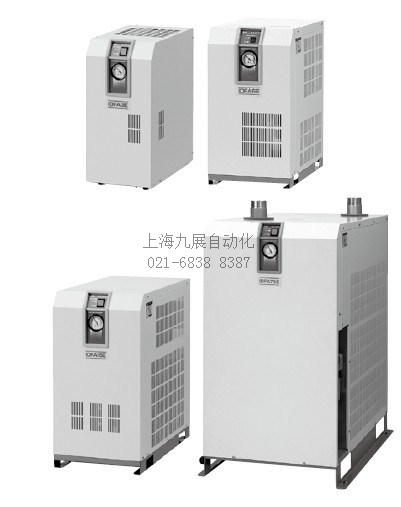

日本SMC冷干機IDFA15E-23采用R134a(HFC)，R407C(HFC)，臭氧破壞系數“0”

電源電壓:

面向亞洲·大洋洲:三相AC380V(50Hz)，

面向歐洲: 三相AC400V(50Hz)

耐高溫環境！

業界最 高等級，環境溫度 Max.45℃、進氣溫度 Max.60℃對應節能設計

排熱量削減Max.25%、抑制環境溫度上升采用耐腐蝕性好的不銹鋼制熱交換器,采用不銹鋼制熱交換器，耐腐蝕性加強(IDFA4E~75E 100F~150F)

IDFA3E

IDFA4E

IDFA6E

IDFA8E

IDFA11E

IDFA15E

IDFA22E

IDFA37E

IDFA55E

IDFA75E

大型系列／IDFA□F 系列

電源電壓:三相AC380V(50Hz)

三相AC400V(50Hz)

IDFA100F-38

IDFA125F-38

IDFA150F-38

IDFA100F-40

IDFA125F-40

IDFA150F-40

注1) ANR是表示大氣壓、20℃、相對濕度65%的狀態值。

注2) 表示換算成空氣壓縮機吸入狀態[32℃、相對濕度75%]時的處理空氣量。

注3) 不能保證在使用范圍內的任意使用條件下都達到額定處理空氣量。

注4) 根據型號的選定方法(P.71)選定型號。

注5) 可選項R以外的產品未裝備漏電保護器。漏電保護器另購。

注6) 額定時的參考值不是保證值。不要用在熱的設定值上。

注7) 本裝置有短時間停電(含瞬時停電)的場合，正常運轉重新開機需要等待時間，復電時由于保護元件動作也有不能正常起動的場合。

日本SMC冷干機IDFA15E-23結構原理圖(空氣、冷媒回路圖)進入干燥機的濕熱空氣，用冷卻再加熱器(熱交換器)冷

卻。此時，冷凝的水分靠自動排水器自動排出。水分被分離后的空氣通過冷卻再加熱

器(熱交換器)被加熱成干燥空氣，從出口側輸出。

IDFA□EF 系列／產品單獨注意事項

應避開安裝的場所

●直接受到風吹雨淋的場所，濕氣大(相對濕度大于85%)的場所。

●陽光直射的場所。

●灰塵多的場所。有腐蝕性氣體和可燃性氣體的場所。

 由于腐蝕，在保障范圍之外，想降低影響的場所使用時，應選可選

項C(銅管防銹處理)。

●通風不良和溫度高的場所。

●不要太靠近壁面。結合使用說明書設置。

●有可能吸入從空壓機或其它干燥機排出的氣體(熱風)的場所。

●有振動的場所。

●排水有可能凍結的場所。

●環境溫度為40℃以上的場合。

●裝在車輛、船舶等移動的機械上。

注意

排風請勿流向鄰近機器。(上圖)

●連接時，注意不要搞錯壓縮空氣的進口(IN)和出口(OUT)。

●為了便于維修，必須裝設旁通管路。(維修保養時需要，故請一定設計。)

空氣配管

●連接時，注意不要搞錯壓縮空氣的進口(IN)和出口(OUT)。

●為了便于維修，必須裝設旁通管路。(維修保養時需要，故請一定設計。)

關于排水管

注意

●IDFA3E~75E以及IDFA100F~150F上安裝了聚氨酯管作為排水管。使冷凝水流入冷凝水箱。

●排水管不要向上豎立，不得彎折或損傷，以免產生過大阻力。(自動排水器不動作，導致水分由空氣出口側流出。)

不得不朝上豎立的場合，請降低至自動排水器的位置。

關于電源

注意

●電源接到端子臺上。

●電源上應安裝適合各型號的容量的漏電保護器。

●電壓的變動請控制在額定電壓的±10%以?xún)?nèi)。

注)漏電保護器應選擇電流敏感度在30mA的，額定電流應由P.73、76、79的“適合漏電保護路器容量”中選定。

空氣配管

●在安裝空氣進出口管路時，應使用管鉗或扳手牢固的夾持干燥器的通口的六角部或配管進行。

●根據使用條件，出口配管表面會有結露的場合。為了防止結霜，可在出口配管上繞上絕熱材料。

●不要把空壓機的振動傳給干燥器。

●配管重量請勿直接壓在干燥器上。

保護回路

在以下條件下工作時，保護電路應起作用，指示燈滅，運行停止。

●壓縮空氣溫度過高。

●壓縮空氣流量過大。

●環境溫度高于40℃。(40℃以上(IDFA100F~150F為45℃以上))

●電源電壓波動超過額定電壓的±10%。

●空壓機或其他的干燥器吸入了排氣熱風。

●通風口被墻壁遮擋或被灰塵阻塞。

日本SMC冷干機IDFA15E-23關于空壓機的輸出空氣量

IDFA3E~75E，請使用100L/min以上的空壓機。

IDFA3E~75E的自動排水器的閥門，當壓力達不到0.15MPa以上

(IDFA100F~150F的場合為0.05MPa以上)，不能關閉。故從空壓機開始運轉到壓力上升至一定程度前，會從排水器排出空氣。因此，輸出氣量較小的空壓機，會出現壓力升不上去的現象，請注意。
