提供溫州水環式真空泵批發 朝陽供

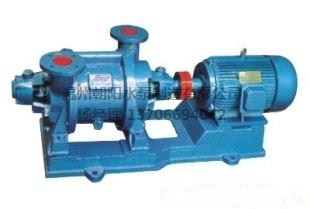

產品概述
SZ系列水環式真空泵及壓縮機是用來抽吸或壓縮空氣和其他無腐蝕性，不溶于水，不含有固體顆粒的氣體，以便在密閉容器中形成真空和壓力。但吸入氣體允許混有少量液體。它被普遍運用于機械，石油化工，制藥，食品，制糖工業及電子領域。 由于在工作過程中，氣體的壓縮是等溫的，所以在壓縮和抽吸易燃，易爆氣體時，不易發生危險。所以其應用更加普遍。
結構圖
SZ型水環式真空泵的結構如圖所示：
SZ型水環式真空泵由泵體（1）及兩個側蓋（2）（3）所組成（圖3及圖4）側蓋下部有泵腳（a）支撐（圖2），在上部是兩管子即進氣管（c）和排氣管（f），這兩個管子通過側蓋上的吸氣孔（d）及排所孔（g）與泵腔相連，泵體上的進氣管與排氣管和側蓋上的吸氣孔及排氣孔相通，軸（4）偏心地安裝在SZ型水環式真空泵體中，葉輪（6）用鍵（5）固定于軸上。葉輪與側蓋之間的間隙，用泵體和側蓋間的墊來調整總間隙，用軸套（17）推動葉輪，從而調整葉輪兩端的間隙。此間隙決定氣體在泵內由進氣口至排氣口流動中損失的大小。
SZ型水環式真空泵填料函配備在示兩側蓋（2）（3）內，在填料后面，有一個水室，水由管子（11）進入此室，一部分水通過填料冷卻填料函，另一部分進入泵體，在離心力的作用下沿葉片端面流動而充滿于整個葉輪和側蓋之間。 滾珠軸承（8）用圓螺母（9）固定在軸上。 在側蓋側壁上（圖2）排氣孔（g）下面有幾行圓孔（e）有橡皮閥（球形）關閉，這些孔的得作用是當時輪葉片間的氣體壓力達到排氣壓力時，在排氣口以前就將氣體自動放出，因此就減少了因氣體壓力過大而消耗的功率。 SZ-1及SZ-2的結構圖（圖3）所示，其與SZ-3及SZ-4結構（圖4）不同之處是：進、排氣管分別在兩個側蓋上，一根管與進氣口相通，一根管與排氣口相通，泵內無橡皮閥。 進氣管（10）與氣水分離器聯在一起供給泵所需要的循環水，為了使泵腔的兩端面間隙和填料得到很好的密封，必須由水封管（11）不斷地供給干凈的冷水。在聯軸器端為了不使軸承內油外漏，因此裝有毛氈圈（20）來密封。
性能參數
型號
真空泵最 大吸氣量m3/min
壓縮機最 大排氣量m3/min
電機功率KW
轉速r/min
水耗量L/min
最 大真空度
最 大壓力MPa
泵重㎏
當真空度為
當壓力為（㎏/㎝2）
真空泵
壓縮機
0
40
80
0
0.5
1
SZ-1
1.5
0.64
0.12
1.5
1.0
-
4
5.5
1440
10
84
1
140
SZ-2
3.4
1.65
0.25
3.4
2.6
1.5
7.5
11
1450
146030
87
1.4
150
SZ-3
11.5
6.8
1.5
11.5
9.2
7.5
22
37
970
70
92
2.1
463
SZ-4
27
17.6
3
27
26
16
70
80
733
735100
93
2.1
975
溫州朝陽水泵制造有限公司位于“中國泵閥之鄉”，溫州甌北東甌工業園區，創始于1999年，生產歷史悠久，建筑面積8500平方米，年生產水泵12000多臺，產品以質優，價廉，服務周到領先于同行，暢銷全國各地及東南亞等國 家，贏得廣大用戶的信賴和好評。
公司生產設備齊全，檢測手段完善，技術力量雄厚，整體形成集生產產品，設計開發，生產銷售及完善的售后服務一體化的經營體系，并通過全國工業生產許可證的驗收，取得生產許可證等資質體系證書。
公司主導產品有磁力化工離心泵，清水離心泵，污水泵，隔膜泵，多級泵，輸液泵，及消防系列等多種水泵。廣泛應用于石油，化工，制藥，電鍍，冶金，環保，電力，建筑，城市給排水等行業領域。
溫州朝陽泵業始終以“始以顧客需求，終于顧客滿意”為宗旨，努力開拓，務實高 效，追求卓 越，與您共創輝煌！聯系電話：0577-67314248
