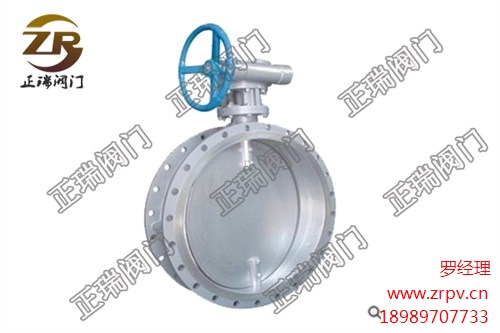

不銹鋼通風蝶閥D341W-1P不銹鋼通風蝶閥通風蝶閥出售正瑞供應

產品型號：D341W-1P

產品規格：DN50-3000

公稱壓力：0.1MPa

適用介質：熱煙氣、空氣

D341W-1P不銹鋼通風蝶閥是一種結構簡單、性能優越、耐高溫、耐腐蝕的調節不銹鋼通風蝶閥，同時也可用于低壓管道介質的開關控制。不銹鋼通風蝶閥是一種非密閉型蝶閥。工作中不銹鋼通風蝶閥是以關閉件（閥瓣或蝶板）為圓盤，圍繞閥軸旋轉來達到開啟與關閉的一種閥，閥門可用于控制空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品、液態金屬和放射性介質等各種類型流體的流動。在管道上主要起切斷和節流作用。

D341W-1P不銹鋼通風蝶閥應用于化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中，作為氣體介質調節流量或切斷的管道控制裝置。本類閥門在管道中一般應當水平安裝。不銹鋼通風蝶閥分為手動、電動和氣動傳動，可由電動機或者渦輪帶動驅動執行機構，使蝶板在90°范圍內自由轉動以達到啟閉或調節介質流量的目的。

二、D341W-1P不銹鋼通風蝶閥結構原理和特點：

D341W-1P不銹鋼通風蝶閥啟閉件是一個圓盤形的蝶板，在閥體內繞其自身的軸線旋轉，從而達到啟閉或調節的目的。不銹鋼通風蝶閥全開到全關通常是小于90° ，不銹鋼通風蝶閥和蝶桿本身沒有自鎖能力，為了蝶板的定位，要在閥桿上加裝蝸輪減速器。采用蝸輪減速器，不僅可以使蝶板具有自鎖能力，使蝶板停止在任意位置上，還能改善閥門的操作性能。工業專用不銹鋼通風蝶閥的特點能耐高溫，適用壓力范圍也較高，閥門公稱通徑大，閥體采用碳鋼制造，閥板的密封圈采用金屬環代替橡膠環。大型高溫不銹鋼通風蝶閥采用鋼板焊接制造，主要用于高溫介質的煙風道和煤氣管道。

D341W-1P不銹鋼通風蝶閥是用圓盤式（又稱蝶板）的啟閉件轉動 90°或90°左右來開啟和關閉通道的旋轉閥。 不銹鋼通風蝶閥閥瓣的運動帶有擦拭性，故大多數不銹鋼通風蝶閥可用于帶懸浮固體顆粒的介質。

三、D341W-1P不銹鋼通風蝶閥技術參數：

公稱通徑 DN(mm) 50～2000

公稱壓力 PN(MPa) 0.05 0.25 0.6

試驗壓力 Ps(MPa) 強度試驗 0.075 0.375 0.9

密封試驗 ≤1.5%泄漏量

適用介質 煤氣、含塵氣體、煙道氣等

驅動形式 手動、蝸桿蝸輪傳動、氣傳動、電傳動

四、D341W-1P不銹鋼通風蝶閥結構特點：

1.采用中線式蝶板與短結構鋼板焊接的新型結構形式設計制造的，結構緊湊、重量輕、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便。

2.內無連桿、螺栓等、工作可靠、使用壽命長。可以多工位安裝，不受介質流向影響

五、D341W-1P不銹鋼通風蝶閥優點：

1、外形尺寸小，其長度很短，結構簡單，重量輕。

2、操作方便，啟閉迅速，開閉只需旋轉閥瓣90°

3、密封性和調節性能良好，由于采用橡膠作密封圈，壓縮與回彈性好（即不會硬化），所以密封性好。閥瓣在開啟15°～70°之間，能進行靈敏的流量控制。

4、操作力矩和流體阻力小。據測量，不銹鋼通風蝶閥流體阻力小于除球閥外的其他類型閥門。

5、由于密封材質的限制，不銹鋼通風蝶閥的使用壓力和工作溫度范圍較小。
