傳感器氣密測試儀

　　汽車零部件氣密泄漏測試機

　　一項目基本要求

　　1.設備名稱：汽車零部件氣密測試設備

　　2.設備型號：RTCAL-1-PC-1-4

　　3.檢查內容：測試1Mpa條件下汽車零部件的外密封性能和內密封性能

　　4.技術要求：

　　4.1測試壓力：10Bar以內；

　　4.2泄漏量不大于20ml/h；

　　4.3試驗工位：4；

　　4.4試件類型：各種汽車零部件

　　4.5設備類型：氣缸密封

　　二設備簡介

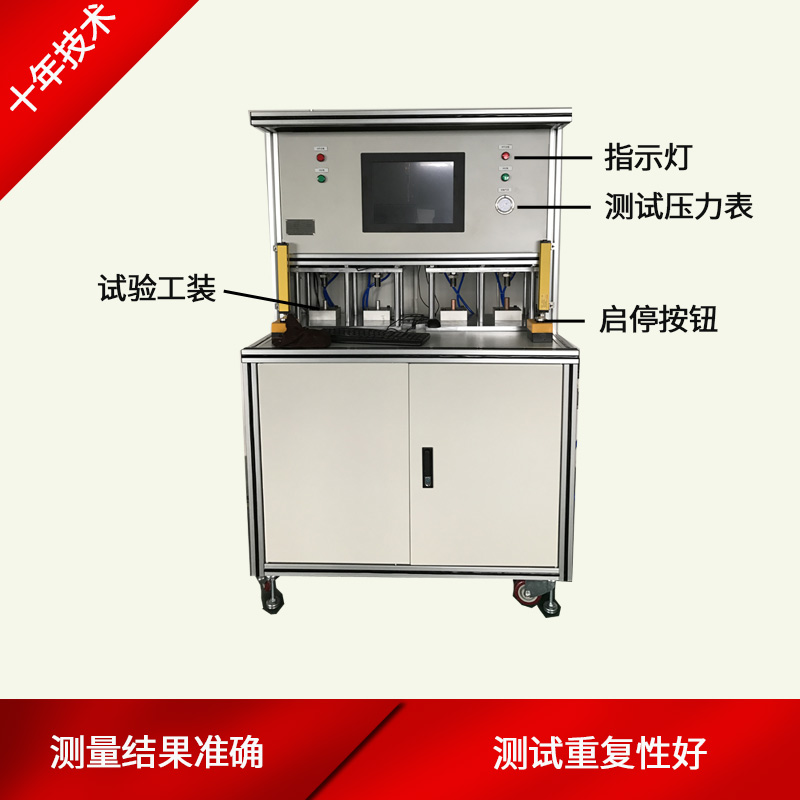

　　      傳感器氣密測試儀主要用于汽車行業中各汽車零部件等產品的密封性測試及功能性測試；設備由氣動控制系統、差壓控制系統、工控控制系統等三大系統組成。

　　      傳感器氣密測試儀通過氣動控制系統來控制產品工裝夾具的密封及測試氣路的密封；

　　      通過差壓控制系統來控制產品的氣密性檢測數據并進行處理，從而對產品質量作出合格與不合格的判斷；通過工控控制系統對產品的氣密性檢測結果、流量檢測結果、測試統計數量結果等可以進行監控和導出；

　　      采用差壓檢測測試方法。設備能智能測試并判斷產品的密封性質量，測試參數及泄露部位可以方便的讀取。如測試產品不合格，可以直接在觸摸屏方便讀取。本產品測試方法簡單，避免了以前老式直接水測方法所帶來的水試之后測試不出來及需要擦拭的不利影響。

　　三設計指標

　　1.測試壓力范圍：0.6-1Mpa可調；

　　2.檢測標準的設定范圍：≤20ml/h(設備顯示單位為pa，pa與ml之間需要自定義轉換)；

　　3.充氣、平衡環節的時間設定范圍：0~9999s；

　　4.檢測環節的時間設定范圍：0~9999s；

　　5.排氣環節的時間設定范圍：0~9999s；

　　6.差壓傳感器量程：0~5kpa；

　　7.直壓傳感器量程：0~1.0Mpa；

　　8.差壓傳感器精度：0.5‰；

　　9.綜合測試精度：0.65‰；
