一、產品概述：
氟塑料是當今世界耐腐蝕材料，我單位選用該材料生產的IGF型襯氟管道泵。配合國內水力模型和采用IS型離心泵之性能參數，在一般立式泵的基礎上進行巧妙組合設計而成。該產品具有特強的耐腐蝕性能，可替代316L不銹鋼、鈦合金等貴金屬，而且高笑節能、噪音低、性能可靠等優點。
二、產品特點：
1、泵為立式結構，進出口口徑相同，且位于同一中心線上，如加上防護罩則可置于戶外使用。
2、葉輪直接安在電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平衡，振動噪音很低。
3、軸封采用普通型和耐顆粒型的機械密封和機械密封組合，耐磨耐腐，能有效地增長機械密封的使用壽命。
4、可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式。

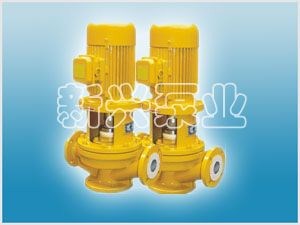

IGF型襯氟管道泵
三、使用范圍：
IGF型襯氟管道泵適用于-85℃~+200℃溫度的條件下，長期輸送任意濃度的酸、堿液、氧化劑及其他腐蝕性液體。廣發用于石油、化工、冶金、電力、造紙、煙氣脫硫、除塵、食品制藥和合成纖維等部門.
四、性能參數：
流量（Q）2.5-400m3/h
揚程（H）15-80m
工作壓力（P）2.5MPa
五、設計特點：
1、泵為立式結構，進出口口徑相同，且位于同一中心線上，可象閥門一樣安裝于管路之中，外形緊湊美觀，占地面積小，建筑投入低，如加上防護罩可置于戶外使用。
2、葉輪直接安在電機的加長軸上，軸向尺寸短，結構緊湊，泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平穩，振動噪音很低。
3、軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材質，耐磨密封，能有效地增長機械密封的使用壽命。
4、安裝檢修方便，無需拆動管路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件。
5．可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式。
6．可根據管路布置的要求采用泵的豎式和橫式安裝。
六、性能參數表：
型 號                 流量       揚程      效率      轉速     口徑     電機功率
25IGF-2.5-15       2.5        15         34        2900       25    0.75
32IGF5-20           5           20        44        2900       32     0.75
40IGF6-20           6           20        46        2900       40     0.75
40IGF9-30           9           30        40        2900       40     2.2
40IGF15-50        15          50         46       2900        40     4
50IGF10-15        10          15         57       2900        50    0.75
50IGF15-30        15          30         51       2900        50     2.2
50IGF20-50        20          50         58       2900        50      4
65IGF30-15        30          15         66       2900        65     2.2
65IGF30-27        30          27         60       2900        65    5.5
65IGF30-50        30          50         54       2900        65    7.5
80IGF35-20        35          20         67       2900        80    4
80IGF45-50        45          50         66       2900        80   15
80IGF50-30        50          30         71       2900        80   7.5
80IGF50-80        50          80         59       2900        80    22
100IGF40-18      40          18         35       2900        100   4
100IGF45-50      45          50         46       2900        100 15
100IGF50-30      50          30         47       2900        100 7.5
125IGF80-18      80          18         68      1450         125 7.5
150IGF100-15    100         15         77      1450         150 7.5
150IGF140-26    140         26         73      1450         150 18.5
150IGF160-50    160         50         68      1450         150 37
200IGF200-20    200         20         79      1450         200 18.5
200IGF400-20    400         20         80      1450         200 30
