質量流量計:
工作原理

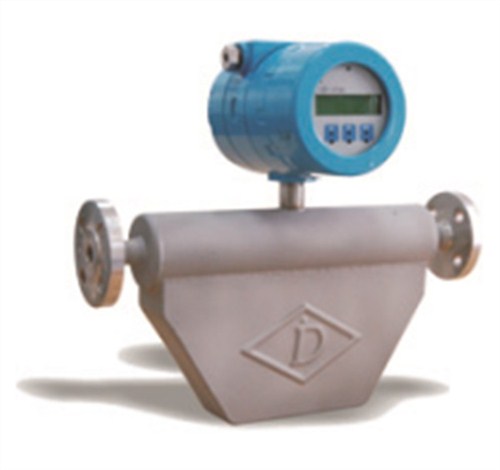

科里奧利質量流量計是一種直接而精密地測量流體質量的新穎儀表。其結構主體采用兩根并排的U形管，流體通過測量管時，在科里奧利效應力的作用下產生相應時間差，這種差異與流過管子的流體質量流量的大小成正比。通過電路檢測出這種時間差就能將質量流量計的大小給確定。科里奧利質量流量計測量管路內無阻礙件和活動件，可測量包括高粘度液的各種液體、含有固形物的漿液、含有微量氣體的液體、有足夠用密度的中高壓氣體等各類流體。
產品特點
采用雙U型或雙C型流管設計，產品的靈敏度較高完整提供質量流量、體積流量、密度、溫度測量和推算參數，無需繁瑣的換算就可得到可靠的結果，可直接替換體積表安裝簡易、無需整流、過濾部件、無直管段等特殊安裝要求無可動部件，無需經常維護；高穩定性無需經常拆卸標定允許低量程運行，降低了壓損，減小了能耗和浪費可一體化安裝，節約安裝成本超高精度的測量，長期穩定，可以應用在貿易交接計量場合超寬量程比，能夠準確測量氣體同一性強，匹配的變送器可以互換，方便維護 不受環境溫度影響P系列精密性流量計(配DPT數字型變送器)可用于測量液體、氣體、漿液質量流量計
質量流量誤差：±0.1%(液體)、±0.5%(氣體)
密度誤差：±1kg/m3
口徑范圍：DN5～DN250
溫度范圍：-40℃～+350℃
額定壓力：4.0MPa(MAX耐壓6.3MPa)
N系列標準型流量計(配DPT或IPT變送器)
質量流量誤差：±0.15%、±0.2%
密度誤差：±2kg/m3
口徑范圍：DN5～DN250
溫度范圍：-40℃～+350℃
額定壓力：4.0MPa(max耐壓11MPa)
C系列通用型流量計(配B系列普通變送器)
質量流量誤差：±0.2%、±0.5%
密度誤差：±3kg/m3
口徑范圍：DN10～DN150
溫度范圍：-40℃～+200℃
額定壓力：4.0MPa
性能指標
電源：18VDC～36VDC(1A)、85VAC-265VAC
信號輸出：4-20mA(可帶HART)、有源/無源頻率(0-10KHz)
通訊方式：RS-485(MODBUS)
過程連接：法蘭連接(GB/T9115-2010、HG/T20592-2009)、其它可定制
電氣接口：M20*1.5、1/2NPT、3/4NPT、G1/2、G3/4(其它可定制)
安裝方式：一體/分體
防護等級：IP65(變送器)、IP67(傳感器)
防爆標志：ExibIICT6Gb、ExdibIICT6Gb(T6溫度覆蓋T1～T6)
接液部件：敏感管：022Cr17Ni12Mo2(316L)
分流體：06Cr19Ni10(304)或022Cr17Ni12Mo2(316L)
法蘭：06Cr19Ni10(304)或022Cr17Ni12Mo2(316L)
外    殼：傳感器：06Cr19Ni10(304)
變送器：鑄造鋁合金(外表涂環氧聚氨酯)
接線盒：鑄造鋁合金(外表涂環氧聚氨酯)
選型與安裝
科里奧利質量流量計選型時應以壓力損失決定流量使用上限，以測量誤差決定流量使用下限。用戶設計選型時，應參照選型手冊，使用本公司提供的選型軟件選擇的產品，選型時必須準確提供精度、流量范圍、壓力損失、密度、粘度、溫度等工藝參數，準確的數據有利于順利選型和使用。軟件可由各辦事處銷售人員提供。科里奧利質量流量計對外界振動干擾較為敏感，為防止管道振動影響，流量計傳感器的安裝固定一定要做好。
