一、概述：

熱電偶爐專用均溫塊采用耐高溫氧化的特殊合金材料制作而成的均溫裝置，主要用來在檢定、校準、實驗熱電偶等溫度傳感器時均溫作用，提高檢定爐溫場均勻性，是建標必須配套件。具體耐溫可達1100℃-1200 ℃，滿足JJF 1637-2017 《廉金屬熱電偶校準規范》技術指標要求，減小滿載校準時徑向、軸向溫場的溫差，提高整套裝置的測量能力。

二、均溫塊參數選型：

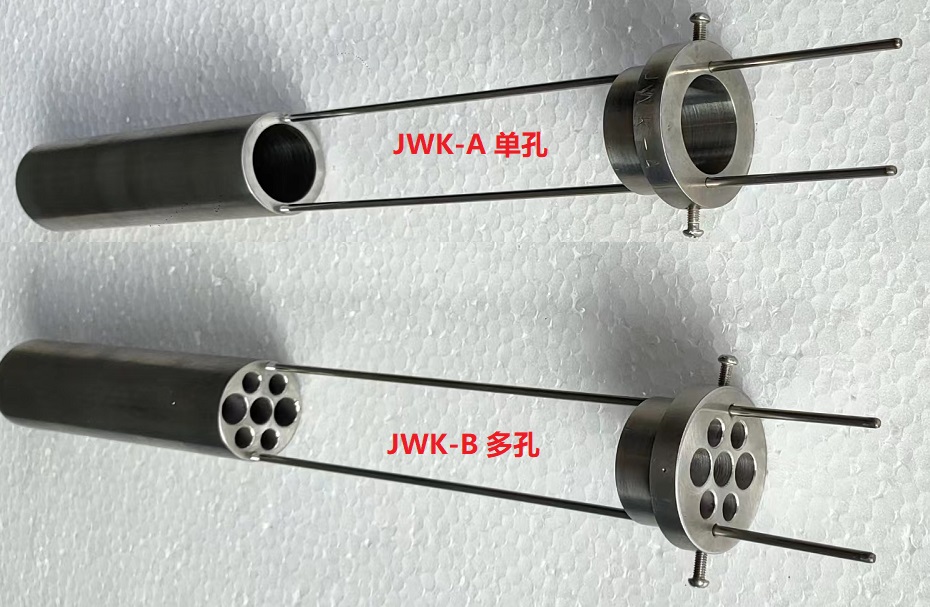

• 廉金屬熱電偶專用均溫塊（單孔）：型號：JWK-A

參數：

有效工作區域軸向30mm內，任意兩點溫差絕對值不大于0.5℃，徑向半徑

不小于14mm范圍內，同一截面任意兩點的溫差絕對值不大于0.25℃。

長度150mm，孔深120mm，孔徑Φ30mm。

2.鎧裝熱電偶專用均溫塊(多孔)：型號：JWK-B

參數：

從孔底算起軸向30mm內溫差不大于0.5℃，孔底部同一截面任意孔間的溫

差絕對值不大于0.25℃。

長度150mm，孔深120mm，孔徑Φ8mm*4個，Φ10mm*1個，Φ11mm*2個。

三、為什么檢定爐要加裝均溫塊？

管式爐在滿載情況下，由于爐內熱對流、熱輻射、溫場不均勻等，引起溫場的變化，使熱電偶束受熱不均勻，熱電偶測量溫區所占的均勻溫區很短，不能提供一個均勻、穩定的溫場。根據試驗結果，滿載情況下，當設定溫度400℃時，從熱電偶束測量端到爐口（0mm~30mm）軸向溫場內，最大溫差1.8℃，超出了原規程要求的1℃。

管式爐中放置均溫塊，目的是減小滿載校準時徑向、軸向溫場的溫差，提高整套裝置的測量能力。
