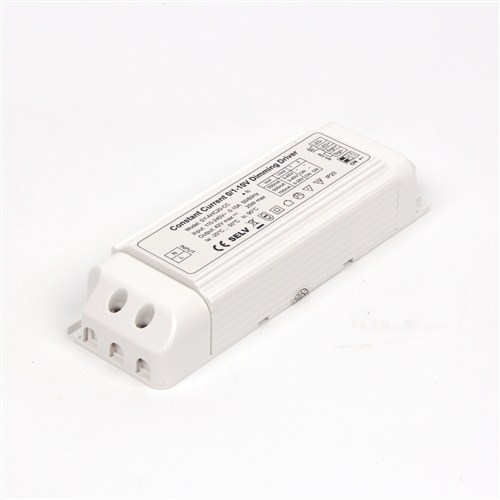

銷售-上海LED恒流調光驅動行情-效潤供
產品特性
l 多級電流輸出可調
l 支持0/1-10V調光
l 調光曲線平滑,無閃爍，兼容性高
l 智能化可調整調光曲線，改善調光效果
l 具有短路，過載保護功能
技術參數
產品型號
SY-AHC20-CC
輸出
可選電流
350mA
500mA
700mA
輸出 電壓
3-40V
3-40V
3-28V
功率
14W
20W
20W
電流精度
±5%
輸入
電壓范圍
180 – 240VAC
頻率范圍
47 – 63Hz
效率（典型）
83%
電流
0.15A@230VAC
漏電流
<5mA/240VAC
保護
短路保護
關閉輸出，故障去除后可恢復
過載保護
110~120% 打隔模式，故障去除后可恢復
功能
調光方式
0/1-10V，有源/無源
環境
工作溫度
-20℃ ~ 50℃
工作濕度
20~90% RH
儲存溫度、濕度
-40~85℃，10~95% RH
其他
尺寸
142*45*27mm(L*W*H)
毛重
120g
包裝
400*300*200mm(L*W*H)
撥碼開關功能選擇表
SY-AHC20-CC是一款多電流輸出調光電源，可通過撥碼開關進行輸出電流的選擇，如下表
電流
撥碼1
撥碼2
350mA
OFF
OFF
500mA
ON
OFF
700mA
ON
ON
備注: 默認出廠時350mA（撥碼開關全部在OFF的位置上）
注意事項：
1. 本產品請由具有專業資格人員進行安裝調試。
2. 連接電源線時注意正負極性，切勿短接，并確保電源電壓與產品所需電壓相符。
3. 請確保接線牢固，沒有松動，以免電線過熱及接觸不良導致事故。
4. 通電調試前請確保所有線路正確，以免因接線錯誤導致燈具損壞。
5. 本產品防護等級為IP20，請注意安裝環境，如安裝于戶外，請置于防水箱內。
6. 良好的散熱條件可延長產品使用壽命，請將產品安裝于通風良好的環境。
7. 如發生故障，請聯系供應商。
