       如何檢查雙向晶閘管的好壞：雙向晶閘管作電子開關使用，能控制交流負載(例如白熾燈)的通斷，根據白熾燈的亮滅情況，可判斷雙向晶閘管的好壞。
        將220V交流電源的任意一端接T2，另一端經過220V、100W白熾燈接T1。觸發電路由開關S和門極限流電阻R組成。S選用耐壓220VAC的小型鈕子開關或拉線開關。R的阻值取100~330Ω，R值取得過大，會減小導通角。
下面個紹檢查步驟：
一步，先將S斷開，此時雙向晶閘管關斷，燈泡應熄滅。若燈泡正常發光，則說明雙向晶閘管T1-T2極間短路，管子報廢;如果燈泡輕微發光，表明T1-T2漏電流太大，管子的性能很差。出現上述兩種情況，應停止試驗。
二步：閉合S，因為門極上有觸發信號，所以只需經過幾微秒的時間，雙向晶閘管即導通通，白熾燈上有交流電流通過而正常發光。具體工作過程分析如下：在交流電的正半周，設Ua>Ub，則T2為正，T1為負，G相對于T2也為負，雙向晶閘管     按照T2-T1的方向導通。在交流電的負半周，設Ua。

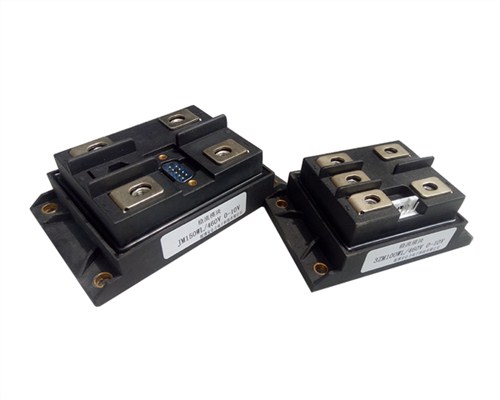

淄博安侖力電子科技有限公司是專門從事電力電子產品及其相關產品開發、生產、銷售及服務為一體的科技型企業。公司主要生產各類規格型號的晶閘管智能模塊、穩流、穩壓模塊、多功能觸發板、控制板。電力控制裝置、磁阻電機控制 器，開關電源，交直流充電樁等產品。
晶閘管模塊是晶體閘流管的簡稱，又可稱做可控硅整流器，以前被簡稱為可控硅；晶閘管是PNPN四層半導體結構，它有三個極：陽極，陰極和門極。
