可控硅模塊工作原理|山東可控硅模塊工作原理|可控硅模塊|安侖力供

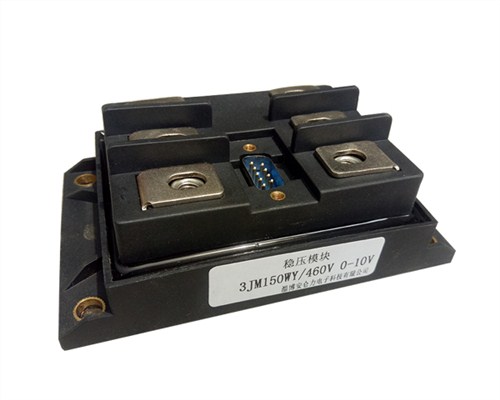

可控硅模塊工作原理|山東可控硅模塊工作原理|可控硅模塊|安侖力供可控硅是P1N1P2N2四層三端結構元件，共有三個PN結，分析原理時，可以把它看作由一個PNP管和一個NPN管所組成，當陽極A加上正向電壓時，BG1和BG2管均處于放大狀態。此時，如果從控制極G輸入一個正向觸發信號，BG2便有基流ib2流過，經BG2放大，其集電極電流ic2=β2ib2。因為BG2的集電極直接與BG1的基極相連，所以ib1=ic2。此時，電流ic2再經BG1放大，于是BG1的集電極電流ic1=β1ib1=β1β2ib2。這個電流又流回到BG2的基極，表成正反饋，使ib2不斷增大，如此正向饋循環的結果，兩個管子的電流劇增，可控硅使飽和導通。由于BG1和BG2所構成的正反饋作用，所以一旦可控硅導通后，即使控制極G的電流消失了，可控硅仍然能夠維持導通狀態，由于觸發信號只起觸發作用，沒有關斷功能，所以這種可控硅是不可關斷的。淄博安侖力電子科技有限公司是專門從事電力電子產品及其相關產品開發、生產、銷售及服務為一體的科技型企業。公司主要生產各類規格型號的晶閘管智能模塊、穩流、穩壓模塊、多功能觸發板、控制板。電力控制裝置、磁阻電機控制器，開關電源，交直流充電樁等產品。
