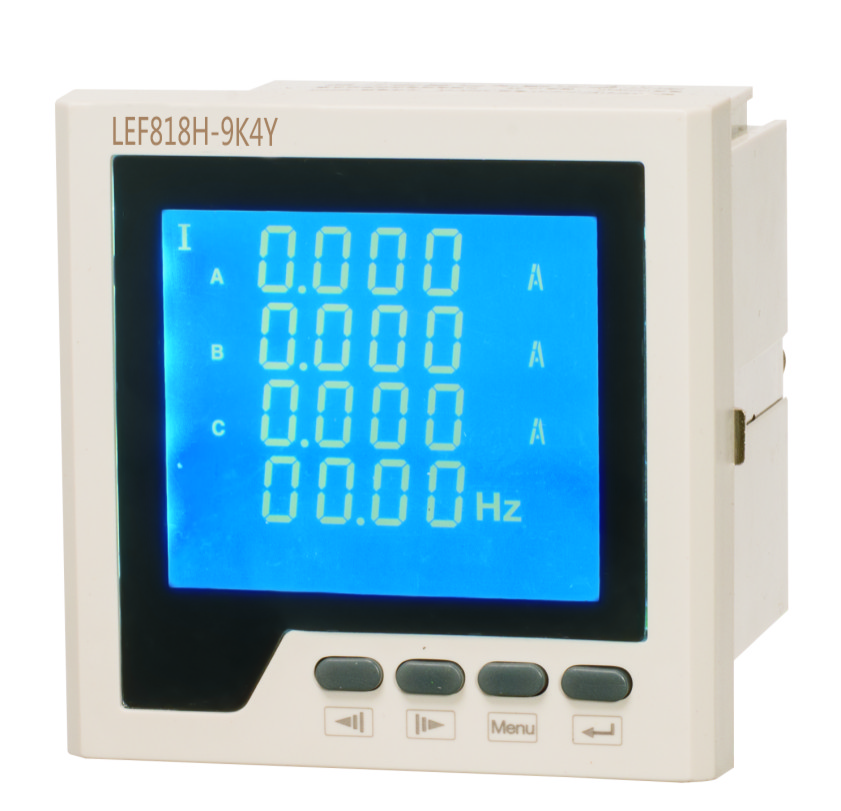

E系列多功能電力儀表(高端殼體)
概述:
E系列多功能電力儀表是一種具有可編程測量、顯示、數字通訊和電能脈沖變送輸出等功能的多功能電力儀表，能夠完成電量測量、電能計算、數據顯示、采集及傳輸，可廣泛應用變電站自動化、配電自動化、智能建筑、企業內部電能測量、管理、考核。測量精度為0.5級，實現LED/LCD現場顯示和遠程RS-485數字接口通訊、采用MODBUS-RTU通訊協議。
產品特點:
◆ 測量：三相電壓、電流、有功功率、無功功率、功率因數、頻率、有功電能、無功電能
◆ 計量：正反向有功電能，無功電能
◆ 顯示：三排LED數碼管顯示，可視度高。STN藍屏、寬視角、高品質、高清晰LCD液晶屏顯示、帶背光
◆ 通訊：RS485通訊，MODBUS-RTU協議
◆ 輸出：2路電能脈沖輸出
◆ 擴展：可直接從電流、電壓互感器接入信號，現場可編程設置輸入參數變比
◆ 用途：適用于各種進線回路、大容量配出電回路中電參數的完整監測和管理
外形及開孔尺寸:
外形代號
儀表外形
產品型號
面框尺寸mm2
徑深尺寸
屏裝配合尺寸mm2
開孔尺寸mm2
9
9方形
PD668E-9S4/9S4Y
96×96
56
86×86
91×91
88×88
技術指標:
性能
參數
輸入信號測量顯示
網絡
三相三線、三相四線
電壓
額定值
AC 100V、400V(訂貨時請說明)
過負荷
持續：1.2倍 瞬時：10倍/10s
功耗
<1VA(每相)
阻抗
≥500kΩ
精度
RMS測量，精度等級0.5
電流
額定值
AC 1A、5A(訂貨時請說明)
過負荷
持續：1.2倍 瞬時：10倍/10s
功耗
<0.4VA(每相)
阻抗
<2mΩ
精度
RMS測量，精度等級0.5
頻率
40~60Hz，精度0.01Hz
功率
有功、視在功率，精度0.5級，無功精度1.5級
電能
四象限計量，有功精度1.0級，無功精度2.0級
顯示
可編程、切換、循環(LCD)顯示
電 源
工作范圍
AC220V或者AC/DC 85~270V(高端殼體默認AC/DC通用)
功耗
≤5VA
輸 出
數字接口
RS-485、MODBUS-RTU協議
脈沖輸出
2路電能脈沖輸出，光耦繼電器
環 境
工作環境
-40℃~+55℃
儲存環境
-20℃~+75℃
安 全
耐壓
輸入/電源>2kV，輸入/輸出>2kV，電源/輸出>1kV
絕緣
輸入、輸出、電源對機殼>100MΩ
訂貨示例:
訂貨時，請詳細寫明所需型號、輸入信號變比，輸出要求以及擴展功能模塊等相關模塊等相關內容
例1：型號：LEF818E-2S4
輸入：10kV/100V 200A/5A 通訊：RS485/MODBUS-RTU
電力網絡：三相三線 輸出：兩路脈沖
數量：10
例2：型號：LEF818E-2S4
輸入：380V 300A/5A 通訊：RS485/MODBUS-RTU
電力網絡：三相四線 輸出：兩路脈沖
數量：10
