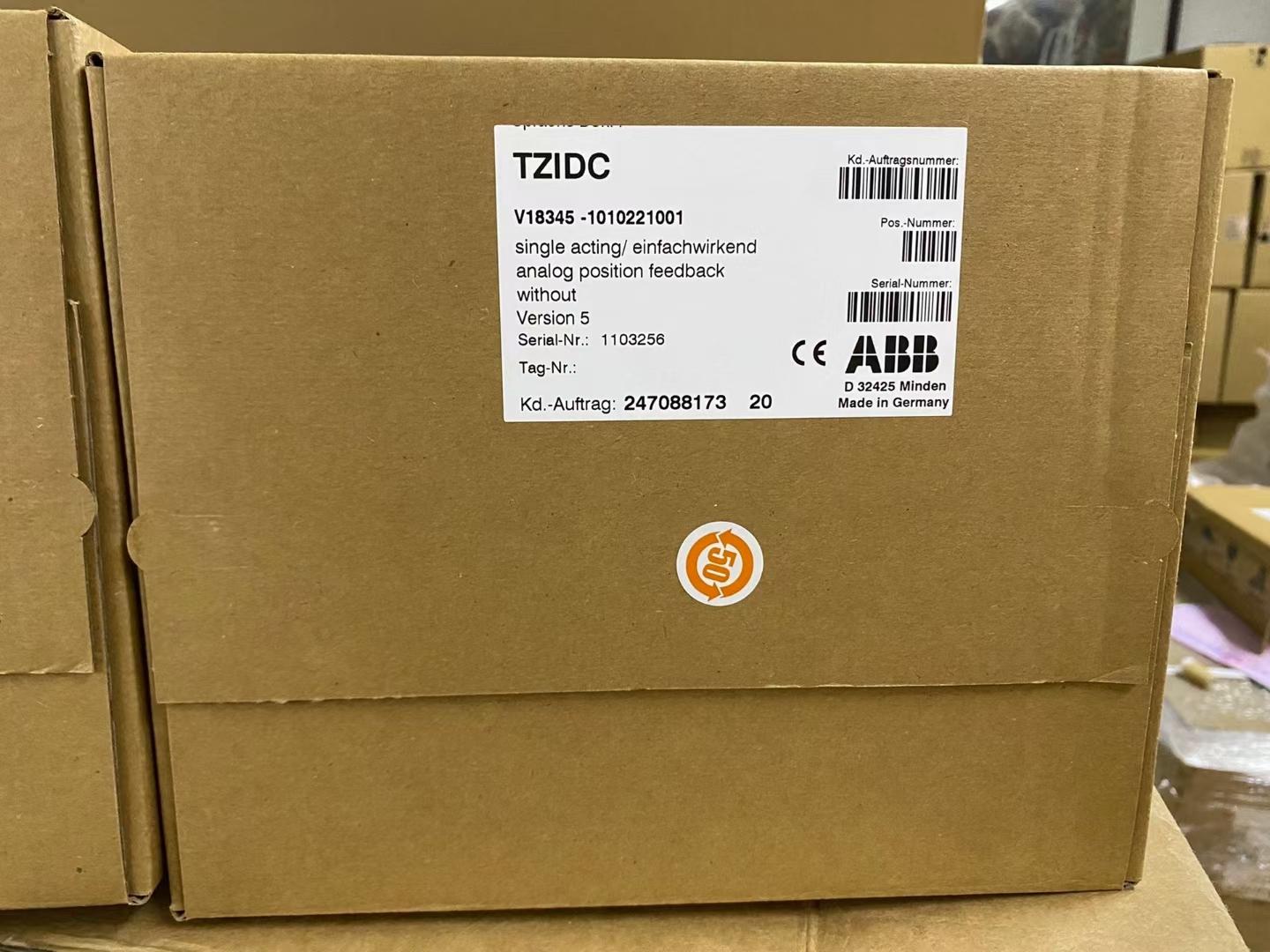

ABB定位器V18345-2027120001

這真不是您需要的產品？
品　　牌：
ABB

直接提問 | 回首頁搜
出廠價：
0

主要規格：
V18345-2027120001

用　　途：

V18345-1010521001閥門定位器調試步驟 1.接通氣源前，先將氣源管放空一段時間以排除管路中可能存在的灰塵、雜質、水、油等。建議放空時間30分鐘，可以用手或者白紙、白布進行氣源質量的檢查。聲明:如由于灰塵、雜質、水、油等造成定位器的損壞，ABB將不提供質保。檢查減壓閥后壓力是否符合執行器的銘牌參數要求(定位器的大供氣壓力為6 BAR，但實際供氣壓力必須參考執行器所容許的大氣源壓力)。 2．接通4---20mA輸入信號。(定位器的工作電源取自輸入信號，由DCS二線制供電，直接加至定位器的電壓不能超過30V / 50mA，否則有可能損壞定位器電路)。 3.檢查位置返饋桿的安裝角度（如定位器與執行器整體供貨，則已經由執行器供貨商安裝調 試完畢，只需作檢查確認，該步并非必須): ·按住 MODE鍵。并同時點擊或。鍵，直到操作模式代碼1.3顯示出來。松開MODE鍵。使用ü或ü鍵操作，使執行器分別運行到兩個終端位置，記錄兩終端角度兩個角度應符合下列推薦角度范圍（小角位移20度，無需嚴格對稱) 直行程應用范圍在-28°—-- +28°之內。角行程應用范圍在-57°—-- +57°之內。全行程角度應不小于25° 若角度未符合上述要求，則需通過調節反饋桿、聯軸器或者定位器的安裝位置使得角度值滿足上述要求。 4.啟動自動調整程序（執行器或閥門安裝于系統后好通過此程序重新整定）: 方法1:用于直行程閥門 ·按住MODE鍵5秒，直到出現“ADJ_LIN”松開MODE鍵再按住MODE鍵直到顯示器上計數器倒計數到О 松開MODE鍵，自動調整程序開始運行(顯示器顯示正在進行的程序語句號)。 ·自動調整程序大約需要5分鐘左右，順利結束后定位器會自動存儲上述自動調整得到的參數，并自動切換控制方式到1.1 CTRL_FIX 方法2:用于角行程閥門 ·按住 ENTER鍵5秒，直到出現“ADJ_ROT”·松開ENTER鍵 ·再按住ENTER鍵直到顯示器上計數器倒計數到0 ·松開ENTER 鍵，自動調整程序開始運行(顯示器顯示正在進行的程序語句號)。 ·自動調整程序大約需要5分鐘左右，順利結束后定位器會自動存儲上述自動調整得到的參數，并自動切換控制方式到1.1 CTRL_FIX 在自動調整過程中如果遇到故障，程序?qū)⒈黄冉K止并顯示出故障代碼，根據故障代碼即可檢查出故障原因。也可以人為地強制中斷自動調整程序。所進行的自動調整中所測得的參數將存儲在EEPROM中。自動調整成功后，調試結束，其他的參數設置不是必須的，可根據需要進行設置!
