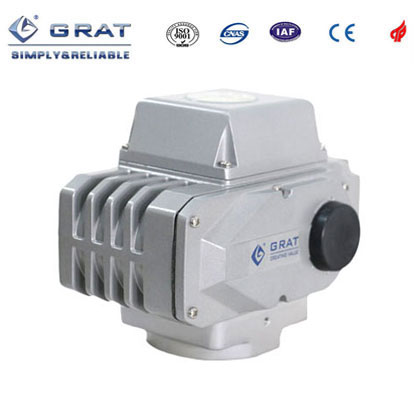

一、角行程電動執行器產品簡介：
角行程電動執行器在自動調節系統中，根據調節儀表信號的變化，操縱改變閥門0～90°旋轉來控制閥門開度的位移的一種儀表。它以電源為動力，可直接接收計算機或儀表等輸出的4-20mADC或1-5VDC標準信號，實現對電動閥門的智能控制和精確定位。該執行器與附件具有雙重限位，過載過熱保護、安全性能好。全行程時間有多種速度可選，采用單相電源驅動，外線線路簡單。
角行程電動執行器適配各種角行程閥門（球閥、蝶閥、旋塞閥等）與閥門共同構成電動調節閥、電動球閥、電動蝶閥等工業自控電動閥門。
三、角行程電動執行器產品參數
型號
性能20
50
100
200
400
600
1000
1600
2500
輸出力矩
20NM
50NM
100NM
200NM
400NM
600NM
1000NM
1600NM
2500NM
動作時間
15S
15S/30S
15S/30S
15S/30S
15S/30S
45S
30S
48S
60S/75S
回轉角度
0-90°
0-360°0-90°
0-360°0-90°
0-360°0-90°
0-90°
0-90°
0-90°
0-90°
0-90°
電機功率
6W
10W
25W
40W
90W
90W
120W
140W
140W
額定電流
0.16A
0.16A
0.32A
0.32A
0.54A
0.64A
0.96A
0.98A
1.03A
整機重量
1.2Kg
2.5kg
3.5kg
8kg
8.5kg
9kg
20kg
21kg
22kg
可
配球
閥DN15
DN15-40
DN50-65
DN65-80
DN80-100
DN150-200
DN250-300
DN300
DN400
蝶
閥DN32-50
DN50-125
DN150-200
DN200-250
DN300-DN400
DN400-600
DN600
DN700-800
電 源
AC220V AC380V DC24V AC110V DC220V 可選
絕緣電阻
100MΩ/500VDC
耐壓等級
1500VAC 1分鐘
防護等級
IP68（相當于將產品置于20M深水處無滲漏）
限位組件
●電動操作時：全開全閉極限開關。
●手動操作時：機械擋塊。保護裝置
過熱保護器（自動恢復型）
安裝方位
360°任意角度安裝
電氣接口
M20*1.5 防水電纜接頭，電源線、信號線各一個
環境溫度
-30℃--60℃
檢測標準
JB/T8219-1999
