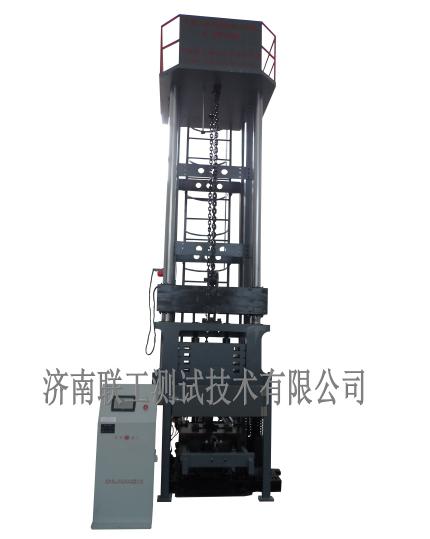

JL-50000落錘沖擊試驗機
- 用 途：
- 主要用于進行鐵素體鋼的落錘撕裂試驗（即DWTT）。也可以根據用戶需要定做不同形式的錘頭及砧座以滿足其它試驗方法的要求。
- 一、設備型號及名稱
JL-50000落錘沖擊試驗機
二、試驗機簡介
該落錘沖擊試驗機主要用于進行鐵素體鋼的落錘撕裂試驗（即DWTT）。也可以根據用戶需要定做不同形式的錘頭及砧座以滿足其它試驗方法的要求。
該機由框架部分、送料部分、提升系統、錘體、砧座、安全防護系統及控制系統組成。該機可以通過調整配重鉈數量和調整沖擊高度方法調整沖擊能量，能量范圍無級可調。
該機工作方式為自由落體式，如果操作不當會有一定的危險性，因此該機設計了完美的安全保護系統，以確保操作過程中人身及設備的安全。
為了方便裝卸配重鉈，該機還專門設計了一個助力手臂來代替操作人員，使他們在裝卸配重鉈過程中幾乎不消耗體力。
該機的電氣控制系統采用PLC進行控制，采用觸摸屏顯示形式實現完美的人機對話方式。提升電機通過變頻調速器控制，提升速度從零速度到滿速度之間無級可調。
三、技術參數
序號 項目 技術指標
1 沖擊能量范圍 20000J～50000J
2 提升高度范圍 0～2m
3 有效使用高度范圍 1.2～2m
4 最大沖擊速度 ≥5m/s
5 錘體基本質量 1750kg
6 配重砣質量 200kg(4塊）
7 錘體總質量 2550kg
8 落錘錘刃曲率半徑 R25.4±2.5mm
9 砧座支滾曲率半徑 R14.3±1.59mm
10 錘頭及支滾硬度 60～65HRC
11 落錘錘刃中心線與支座跨距中心偏差 ±1mm
12 錘頭提升速度 3m/min
13 提升高度指示誤差 ±0.03%
14 試樣對中精度 ±1m
15 砧座支滾跨距 254mm
16 主機高度 5700mm
17 主機占地面積（包括整機所有部件及距其它設備或建筑物的距離） 8m×8m
18 總重量 約20噸左右
