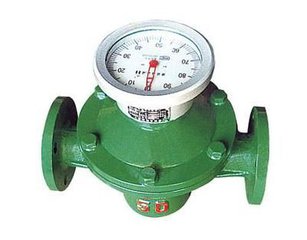

- 概 述：LC 型橢圓齒輪流量計，系直讀累積式液體流量計，LcB 型橢圓齒輪流量計，是在LC 型流量計的基礎上增加了發訊機構，可與本廠產品《微機流量控制儀》配套，廣泛用于管道中液體流量(總量)或瞬時流量的測量和自動控制。由于它具有量程范圍大，精度高，性能穩定，能測高溫、高粘度液體，安裝簡易，操作方便等諸多優點，適用于石油開采、煉油、化工、商業、儲油庫等工業部門的流體計量。 應用領域：LC橢圓齒輪流量計是液體推動一對橢圓齒輪轉動，每個腔體的容積是固定體積，齒輪轉速引出，為機械顯示儀表，若電子儀表配以傳感器發出同步脈沖計數?，F場均可顯示瞬時流量和累積流量，均可實現遠傳。 橢圓齒輪流量計可用于多種粘度范圍的測量，尤其適用于測量低粘度的介質，產品廣泛應用于石油、石化、液體、化工、造紙等行業，用于測量小管徑的微小流量計算。 主要優點： 1.口徑從10-150mm 2.外殼材質有多種選擇：鋁、不銹鋼及鑄鋼、PPS、青銅等 3.軸承材質有多種選擇：陶瓷、青銅、哈氏合金、碳化物、PPS、不銹鋼密封軸承等 4.軸的材料：316不銹鋼 5.O形環的材質有：VITON、氟橡膠、不銹鋼、特氟隆 6.量程比10：1， 可達50：1 7.安裝時需裝過濾器 8.年度最高可達1000mPa.s 9.壓力最高可達6.3MPa 二、主要技術參數： 1.準確度等級：0.2%；0.5% 2.重復性誤差：流量計各流量點的重復性誤差不超過流量計基本誤差絕對值的 三分之一 3.公稱壓力：0.6、1.6、2.5、4.0、6.3 MPa 4.工作溫度：-20～+80℃、-20～+200℃、-20～+300℃（高溫型） 5.環境溫度：-30～+70℃ 6.電源電壓：12～24V DC（適用于流量積算儀） 7.介質粘度：0.1-1000mPa.s 8.壓力損失：0-1000mPa.s＜80KPa 9.法蘭連接：執行國家標準，另可按用戶指定法蘭標準制造 10.防爆等級：本安IaIICT4；隔爆dIIBT4 項目 型號 LC-A鑄鐵 LC-E鑄鋼 LC-B不銹鋼 公稱壓力Mpa 1.0 1.6 2.5 4.0 6.4 1.0 1.6 被測液體粘度 2 — 200 mPa.s 被測液體溫度 -20℃～+100℃ 流 量 范 圍 m3h 型號精度等級 LC-A鑄鐵 LC-E鑄鋼 LC-B不銹鋼 公稱（DNmm） 0.5 0.2 0.5 0.2 0.5 0.2 10 0.04～0.4 0.1～0.4 0.04～0.4 0.1～0.4 0.1～0.5 0.1～0.5 15 0.25～1.5 0.3～1.5 0.25～1.5 0.3～1.5 0.3～1.5 0.3～1.5 20 0.5～3 0.6～3 0.5～3 0.6～3 0.6～3 0.6～3 25 1～6 1.2～6 1～6 1.2～6 1.2～6 1.2～6 40 2.5～15 3～15 2.5～15 3～15 3～15 3～15 50 2.4～24 4.8～24 2.4～24 4.8～24 4.8～24 4.8～24 65 5～40 8～40 5～40 8～40 8～40 8～40 80 10～60 12～60 10～60 12～60 12～60 12～60 100 16～100 20～100 16～100 20～100 20～100 20～100 150 32～190 38～190 32～190 38～190 38～190 38～190 200 34～340 68～340 34～340 68～340 68～340 68～340 1、LC 普通型 鑄鐵外殼、鋁合金橢圓齒輪，圓表頭帶指針或方表頭不帶指針。 2、LC-HL 回零型 鑄鐵外殼、鋁合金橢圓齒輪，表頭雙計數器，其中一組可回零。 3、LC-TN 高溫高粘型 適用溫度 0~200 ℃ ，適用介質粘度 200~1000MPa˙ S 。 4、LC-B 不銹鋼型 外殼、橢圓齒輪等所有接觸到液體的零件均采用不銹鋼材料。 5、LCB 信號輸出型 在 LC 型基礎上安裝了傳感器，可輸出脈沖信號。
