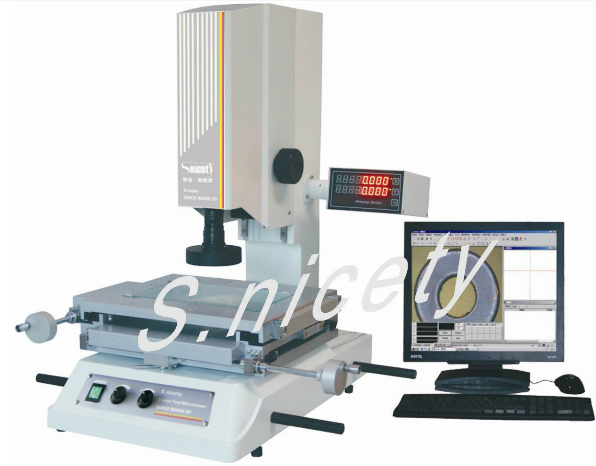

二次元影像儀QI測量系列

二次元影像儀QI系列配備測量軟件后，具備基本的點、線、圓、圓弧、橢圓、兩點距離、兩線距離、兩圓距離、角度等基本二維測量功能，可將測量數據可輸入EXCEL、WORD、TXT中或者將測量圖形輸出至DXF文檔做CAD設計。

儀器特性：

◆QI系列2D視像測量系統采用美國NAVITER 0.7-4.5X，同軸共焦的光學設計變焦鏡頭，配上專為光學測量而設計的日本WATCE 1/2″CCD彩色影像系統，將被測工件的表面紋理清晰地顯現，輪廓層次分明，精確無誤高性能，高清晰鏡頭。

◆X/Y兩軸均裝有分辨率為0.001mm的精度的光學尺測量系統，X/Y軸的量測精密度高達（2.8 +L/200）um。

◆強大的LED環形冷光源（底光和表面光）均可連續無級調光。

◆工作臺鑄鐵采用天然失效處理，配合瑞士進口SCHNEEBERGER導軌，具有超高精度。

◆可通過工作臺上的快速導航功能進行快速重復測量。

◆完善的自動尋邊界及去毛刺功能，減少人為誤差，提高工作效率。

◆測量數據可輸出到DXF、BMP、EXCEL文檔，圖形可輸出到CAD。

◆圖文并茂的報表輸出功能，用戶可輕松的輸出你的檢測結果。

◆強大易用的FSK-2.5D或 M3D專用測量軟件。

技術參數：

儀器型號	QI-A1010		QI-A2010	QI-A2015	QI-A3020	QI-A4030
	QI-B1010		QI-B2010	QI-B2015	QI-B3020	QI-B4030
X Y測量行程	*100100mm**		*200100mm**	*200150mm**	*300200mm**	*360260mm**
Z軸調焦	150mm		150mm	150mm	150mm	250mm
載重量	15Kg		15Kg	15Kg	15Kg	20Kg
分辯率	0.001/0.0005/0.0001mm
測量精度	(2.8+L/200)um，L=測量長度（單位：mm）
鏡頭	超低變形，美國NAVITER多段倍率同軸共焦光學設計鏡頭
放大倍率	光學放大倍率0.7-4.5X，影像放大倍率19－180X
影像系統	高解析度臺灣敏通1/2″彩色CCD攝像頭/高解析度日本WATCE 1/2″彩色CCD攝像頭
重復性	2um
操作方式	手動
外形尺寸	*10006001400mm*	*10006001400mm*		*10006001400mm*	*12007201600mm*	*12007201600mm*
機身重量	100kg	100kg		100kg	120kg	200kg
工作臺底座	工作臺鑄鐵采用天然失效處理，配合瑞士進口SCHNEEBERGER導軌
最大工件高度	170mm
輪廓照明	高亮度LED照明
表面照明	同軸光照明，環形LED照明
電源	110V-240V
