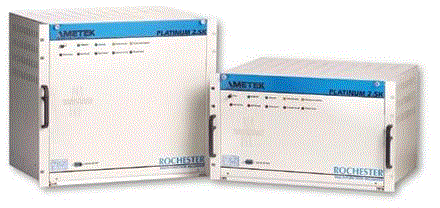

- 一、概述 TR系列故障錄波器適用于變電站和發變組故障錄波系統， TR2.5k可充分滿足發輸配電用戶的多種要求，其主要特點體現在超高速采樣、海量數據存儲、多功能一體化、高精度故障測距及靈活強大的通信組網能力，在輸電領域的應用場合主要為220kV及500kV以上輸電線路。目前ROCHESTER的故障錄波器產品在中國投運的有廣東沙角電廠、河南焦作電廠、大亞灣核電站、二灘水電站及河南南陽電業局、福建電力局、天廣50萬輸電線路等數十套業績，在東南亞如菲律賓、印尼等市場有著廣泛應用，同時在歐美等國際市場更是擁有數千套的應用業績。 對于大部分類型的電力系統所發生的事件P2.5K多功能故障錄波器都可以根據用戶需要的信息而捕捉完整的波形和數據。P2.5K強大的綜合功能可以同時進行：暫態錄波、干擾錄波、相位測量、電能質量分析和事件順序記錄等。當用戶需要P2.5K提供更多的信息時，只需設置為自動事件檢索并且運行專家分析軟件，快速獲得這些信息。P2.5K可以通過其特有的虛擬錄波功能，建立一個精確、高效的網絡型故障錄波信息系統，它將記錄儀的數據采集和通訊功能集成，用戶在不需要增加任何硬件的情況下就可以組成一個大型錄波系統，而不是幾個單獨裝置，節省用戶的時間及開支。 二、工作原理 TR2.5K結合先進技術和低功率元件，不在需要硬盤，而它的8GB閃存可以存儲超過1000個故障記錄和超過1000個擾動記錄，同時還可以提供高速暫態正弦曲線數據和低速的干擾數據或震蕩錄波。它也包括穩態日志和每個通道的諧波波形等。 無論在優化電力系統，提高其可靠性，縮短故障時間，還是在驗證斷路器及保護裝置方面，P2.5K是您在發電、輸電、配電及電力系統的監測的理想選擇。 P2.5K備有多種型號的主機可選，能適應以任何場合的應用，包括： 8模擬/16,48,80,112或144數字輸入 16模擬/32,64,96,128或160數字輸入 24模擬/48,80或112數字輸入 32模擬/64,96或128數字輸入 三、功能特點 ? 暫態故障錄波—用于分析故障后的繼電保護裝置動作的正確性，斷路器運行狀態及故障清除時間； ? 干擾錄波/記錄器—分析電力系統的穩態信息，功率波動和頻率振蕩； ? 趨勢錄波—核實電壓波動及平衡； ? 電能質量監測—電壓和頻率曲線， 電壓跌落和上涌，傳輸損失，諧波量，閃變，電壓和電流不平衡； ? 自動或手動導出EEE P1159.3 PQDIF 標準格式的故障、擾動及電能質量數據文件； ? 矢量測量—同步相量測量滿足IEEE STD1344 ； ? 故障測距—通過輸電線路的阻抗模型計算故障點的距離，以便故障定位； ? 實時監測—實時顯示模擬通道、數字通道狀態及相關計算值； ? 同時連接多個通訊端口，串口、調制解調器、以太網，具有加密功能；時間順序記錄—1毫秒或更高精度的數字觸發分辨率.
