代理Microchip MAC-SA53/SA.53m微型原子鐘
- Microchip SA.53m/SA.55m微型原子鐘
產品概述：
Microchip公司的SA.5X系列充分借助CSAC和前代SA.3Xm產品的CPT技術，是微型原子振蕩器的新進展?；贑PT的振蕩器采用激光對Rb原子進行詢問并實現原子共振，與傳統的基于lamp的時鐘相比，體積更小，功率更低。
封裝尺寸與OCXO相似的銣原子鐘。SA5X繼承了SA.3Xm和許多傳統OCXO的封裝形式，但性能確實是無法比擬的。它的硬件和軟件已經完全重新設計，并添加新的功能，如1PPS同步，提升了穩定性，能夠在寬溫的環境下運行。
主要特征：
? 48小時保持亞微秒級
? 月老化率＜5E-11
? 運行溫度-40℃至75℃
? 溫度系數＜5E-11（-10℃至65℃）
? 兼容SA.3Xm的管教封裝
? 不足8分鐘快速可靠的啟動
? 1PPS輸入輸出更容易校準和同步
? 新版本的軟件管理
? 2” x 2” x 0.7”
電氣規格：
RF輸出：（Pin3）
? 頻率：10MHz
? 類型：CMOS（0-3.3VDC）
? 阻抗：1MΩ
? 上升沿/下降沿：＜4ns
? 占空比：50%±10%
? 數量：1 1PPS輸出：（Pin J1-17，J1-19）
? 類型：LVDS方波
? 電平：服從EIA/TIA-64
? 上升/下降沿：＜4ns
? 脈沖寬度：20微秒，
（可編輯，100ns-100ms，步進10ns）
? 數量：1
1PPS輸入：（Pin J1-5、7或J1-1、3）
? 類型：LVDS上升沿
? 電平：服從EIA/TIA-64
? 數量：2
? zui小脈寬：100ns
串口通訊：（Pin7，8）
? 協議：RS-232
? 類型：CMOS 0V至Vcc
? 阻抗：1MΩ
? 波特率：57600
高速通訊：（Pin J1-2、4、7）
? 協 議 ： 兼 容 USB BITE輸出：（Pin 6）
? 類型：CMOS 0V至3.3V
? 阻抗：1MΩ
? 邏輯：0=正常，1=未鎖定 報警輸出：（J1-20）
? 類型：CMOS 0V至3.3V
? 阻抗：1MΩ
? 邏輯：0=正常，1=報警供電：（Pin 5）
? 電壓范圍：4.5至32VDC
? 運行功耗：典型TBD W @65 oC，zui大6W
@25 oC，zui大8W
@-10 oC，zui大11W @-40 oC，zui大14W
? 啟動功耗：zui高14 W（-40 oC至75 oC）
環境：
運行溫度：-40℃至75℃
存儲溫度：-55℃至100℃
磁場靈敏度：＜±7E-11/高斯
（zui大±2高斯）
電壓靈敏度：＜1E-11p-p，±1VDC 海拔：-366至9500米
振動：
? 運行：7.7grms@1hr/軸，不失鎖
? 非運行：10.9grms@1hr/軸， 沖擊
? 運行：30g，11ms 半波，不失鎖，擾動≤4E-8
? 非運行：50g，11ms 半波，不失鎖
性能指標：
鎖定時間：@-10-60℃：＜8分鐘
@-40℃：＜12分鐘
模擬調節：±1E-8，0-5V，5kΩ
數字調節：±1E-6（分辨率±1E-15）
出廠精度：±5E-11
復現性（斷電48小時）：±5E-11
1PPS抖動：＜1ns
短穩（艾倫方差）
SA.56 SA.55 SA.53
1s 2E-11 3E-11 5E-11
10s 8E-12 1.6E-11 2.5E-11
100s 2E-12 8E-12 1E-11
7200s 3E-13
老化率：(MDEV)
SA.56 SA.55 SA.53
月： 5E-11 1E-10 3E-10
年： 5E-11 1E-10 3E-10
（30天連續運行后）
SSB相位噪聲（dBc/Hz）
SA.56 SA.55 SA.53
1Hz ＜-70 ＜-70 ＜-65
10Hz ＜-90 ＜-87 ＜-85
100Hz ＜-120 ＜-114 ＜-112
1kHz ＜-140 ＜-130 ＜-130
10kHz ＜-145 ＜-140 ＜-140
1MHz ＜-145
溫度系數：（峰峰值）
SA.56 SA.55 SA.53
-10-65℃： 5E-11 1E-10 1E-9
-40-65℃： 1E-11
自守時預計時間誤差ns:
SA.56 SA.55 SA.53
24h 72 144 432
48h 288 576 1730
72h 648 1300 3890

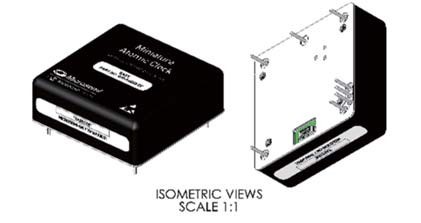

規格尺寸：
重量：＜100g
尺寸：2” x 2” x 0.7”
MTBF：＞300,000h
