三軸大型棒材測徑儀的應用

這真不是您需要的產品？
品　　牌：
藍鵬測控

直接提問 | 回首頁搜
出廠價：
0 元/臺

主要規格：
可定制

用　　途：
測量直徑

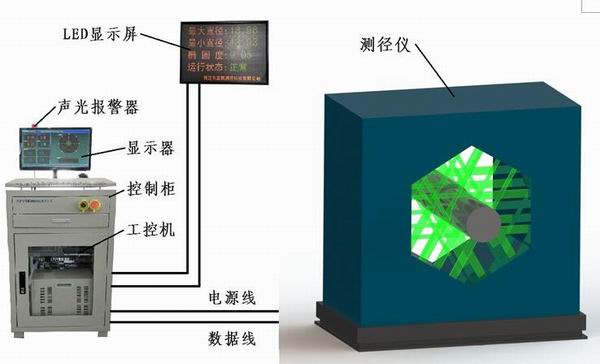

棒材生產線現已轉向自動化的生產，大直徑棒材的測量在線測量，更能節省原材料，減少廢品的生產，棒材測徑儀的使用已是大勢所趨，為棒材自動化生產的必不可少的設備。今天所說的大直徑棒材測徑儀是以三組測頭實現外徑尺寸的高精度測量，它能對φ80-φ350mm范圍內的棒材進行實時測量，通過控制測量范圍實現多規格的大型棒材生產。 2個發射鏡頭和2個接收鏡頭分別安裝在正反絲杠的直線導軌滑臺的滑塊上，滑塊由伺服電機驅動帶動正反滾珠絲杠驅動。當切換被測棒材的規格時，通過伺服電機驅動滾珠絲杠轉動調整2組測頭的中心距至被測棒材的標稱直徑尺寸。棒材輸送線的兩個輸送輥中間，棒材在輥道上沿軸向輸送。由于棒材在圓周方向沒有轉動，為測量多條直徑尺寸和直線度，本方案設置三路測頭同時測量棒材一個截面的三個直徑尺寸。圓棒三路間距可調雙鏡筒測頭沿棒材圓周方向均勻分布，可測量一個棒材截面的三條均布的直徑尺寸。整個系統中測徑儀、LED顯示屏安裝在棒材輸送線現場，控制柜安放在控制室或其它環境適合電腦工作的室內。測徑儀采取固定安裝方式或軌道移動安裝方式（實施時雙方協商確定）安裝在輸送線兩組托輥之間。測徑儀與控制柜間由一根三芯電源線和一根網線連接，測徑儀的供、斷電由控制柜通過電源線實現，測徑儀的數據信號通過網線傳輸到控制柜。LED顯示屏的電源同樣從控制柜引入，顯示數據由控制柜通過網線向顯示屏發送。棒材測徑儀工作時，圓棒前進通過測徑儀的測量區。測徑儀同時測量圓棒的三個截面上9條直徑線的外徑和測量截面圓心的位置，并根據各截面圓心的位置計算圓棒在1米范圍內的直線度誤差。當圓棒的外徑或橢圓度超過設定的公差范圍時，聲光報警器自動聲光報警。同時LED顯示屏及軟件界面的超差尺寸的顏色由綠色變成紅色或黃色顯示。棒材測徑儀具有測頭間距自動調整功能。切換產品規格時，系統自動調整測頭中心距至待測規格棒材的標稱直徑尺寸，調整完成不需校準即可進行測量。棒材測徑儀具有測量中心高度調節功能，中心高度調節為電動調節。切換棒材規格后需要人工現場操作升、降按鈕調節測量中心高度。棒材測徑儀是高精度的外徑測量設備，對外徑尺寸進行高精度的在線測量，三軸大直徑測徑儀，更是能對三個截面9個直徑進行實時測量并顯示，還可測量橢圓度尺寸，是棒材生產線上重要的檢測設備。網站名稱：保定市藍鵬測控科技有限公司可根據客戶需求提供解決方案，專業定制產品。歡迎QQ咨詢：2087627071 電話：4006171355 參考文章：藍鵬測控 http://www.bdlanpeng.com 產品 https://weidian.com/s/252105272 可以給我在線留言詢價或留下您的聯系方式，我看到后會回復聯系您。
